補強や防錆に。
炭素繊維製の織物部材
熱可塑性樹脂を含浸した炭素繊維の織物状の製品です。
対象物に接着することで曲げ強度を高め、補強します。
また、防錆にも活用できます。
CASE STUDIES
施工実績

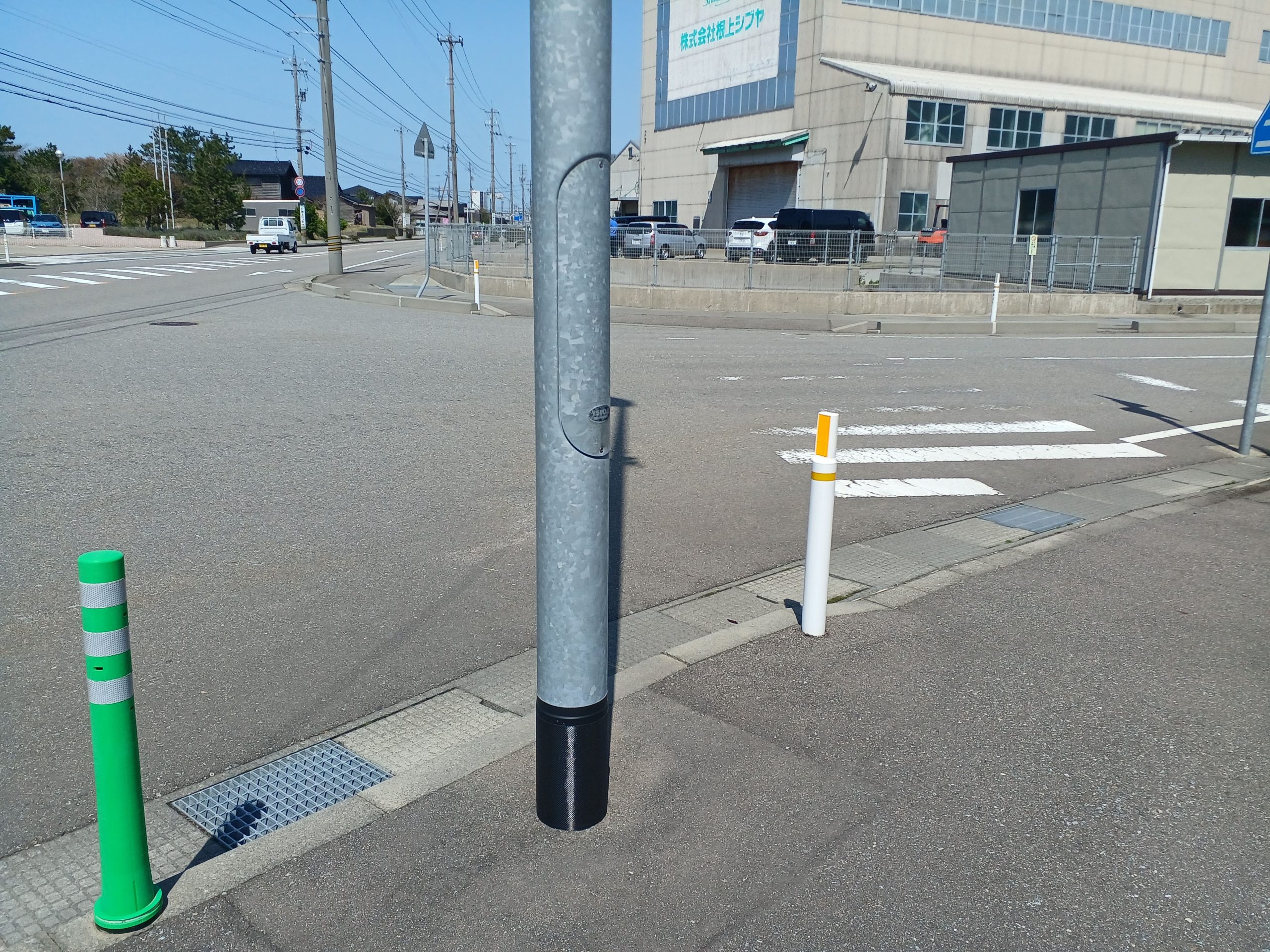

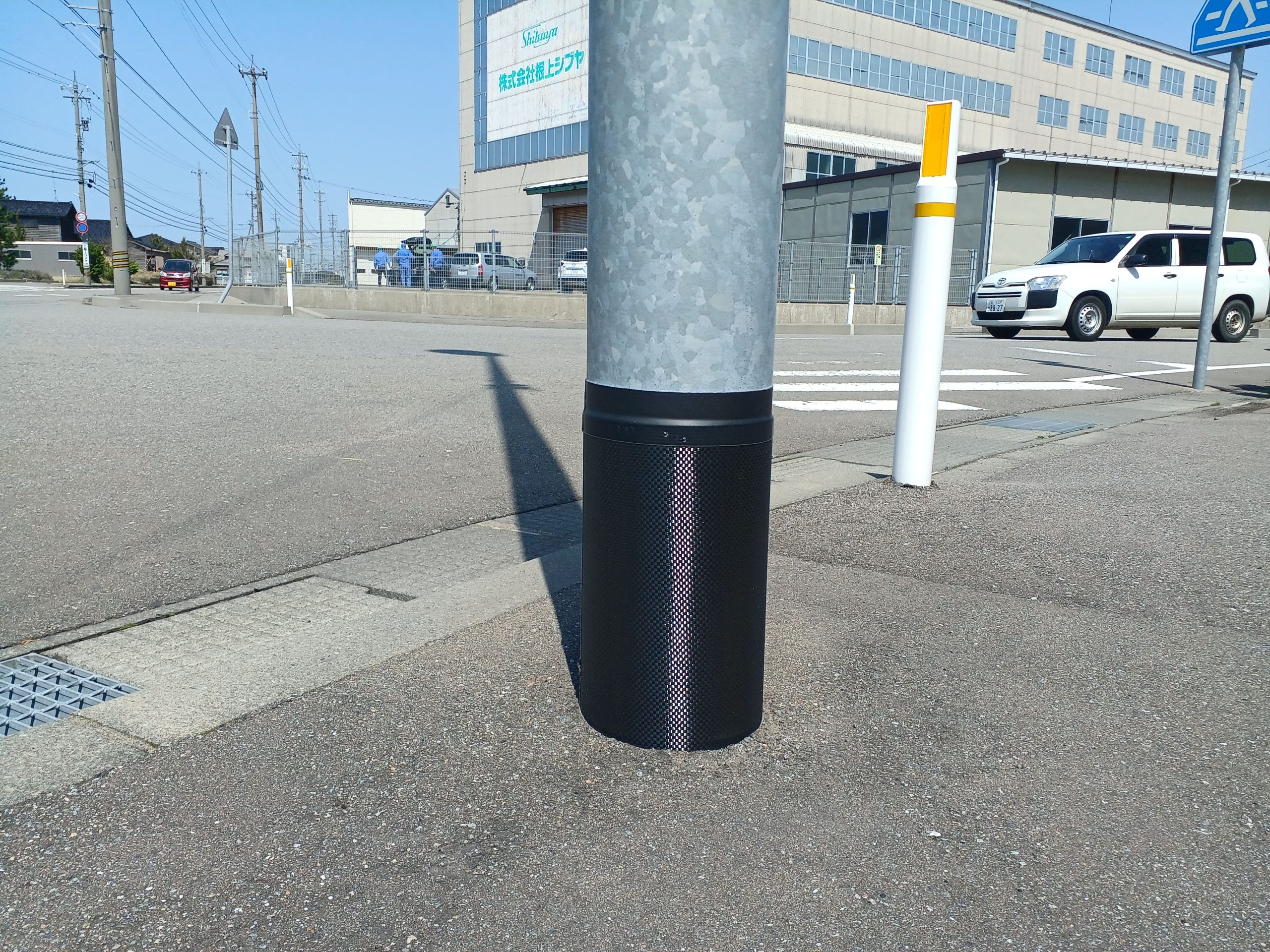

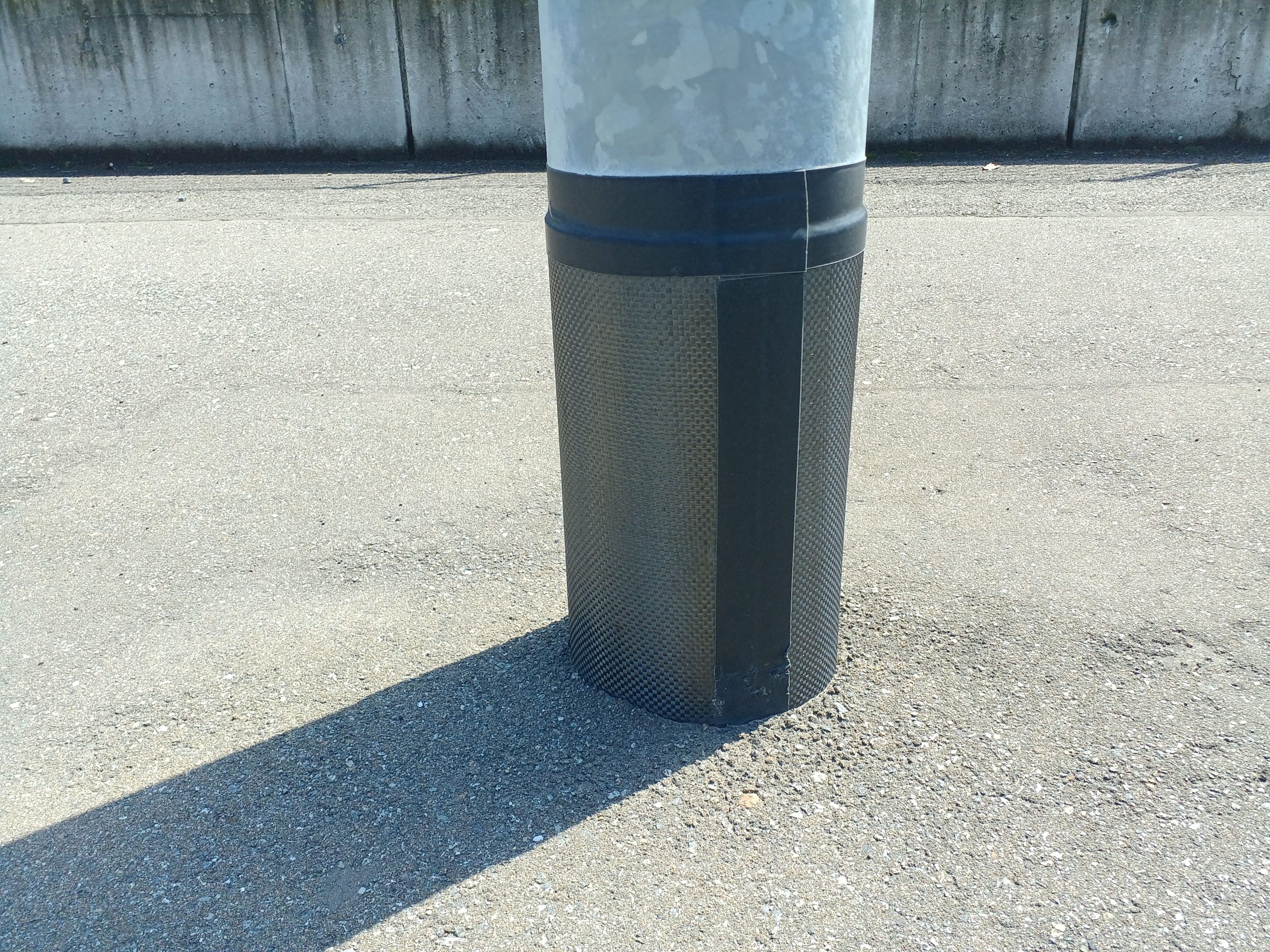

石川県能美市 鋼管柱 新設

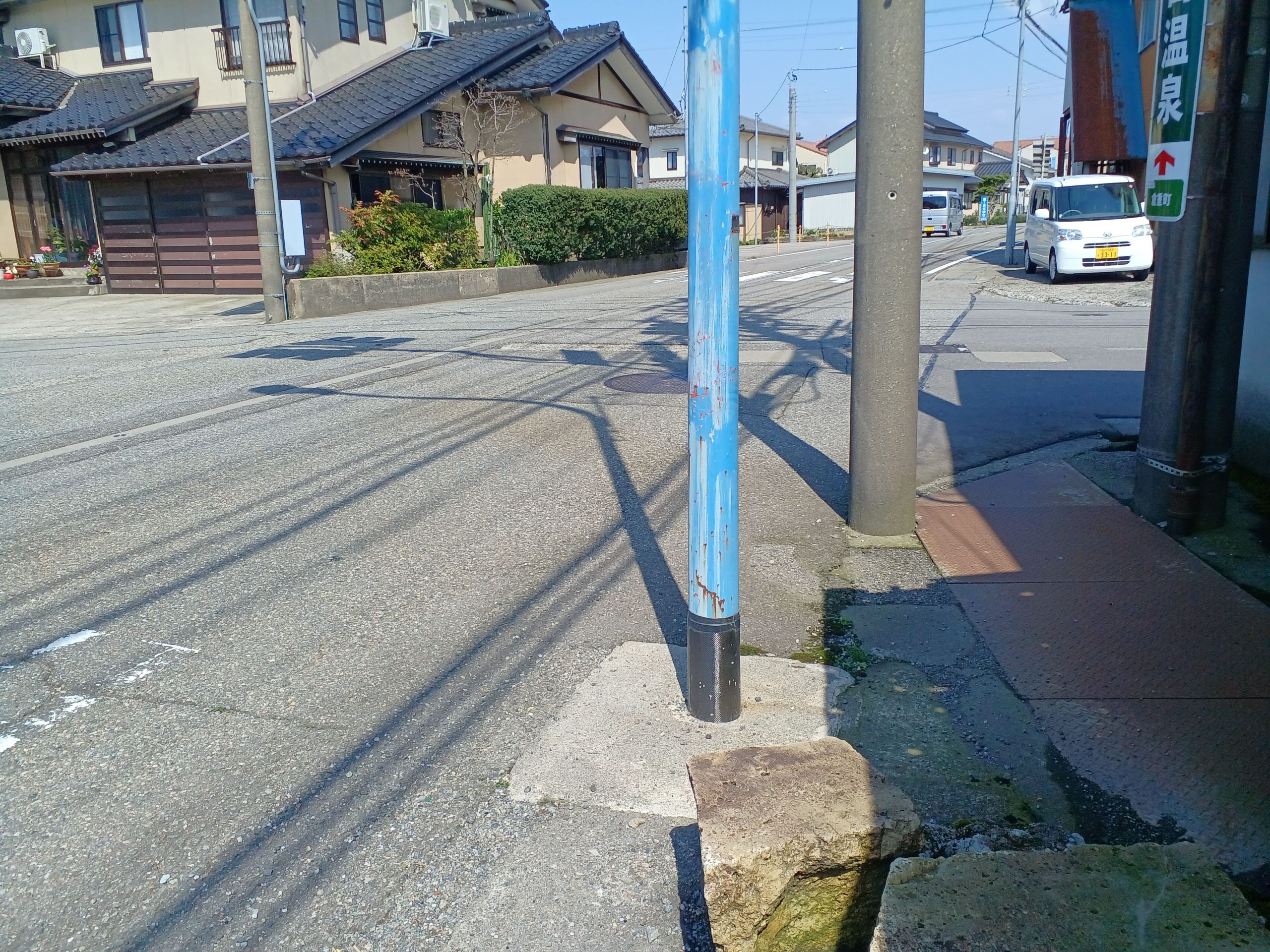

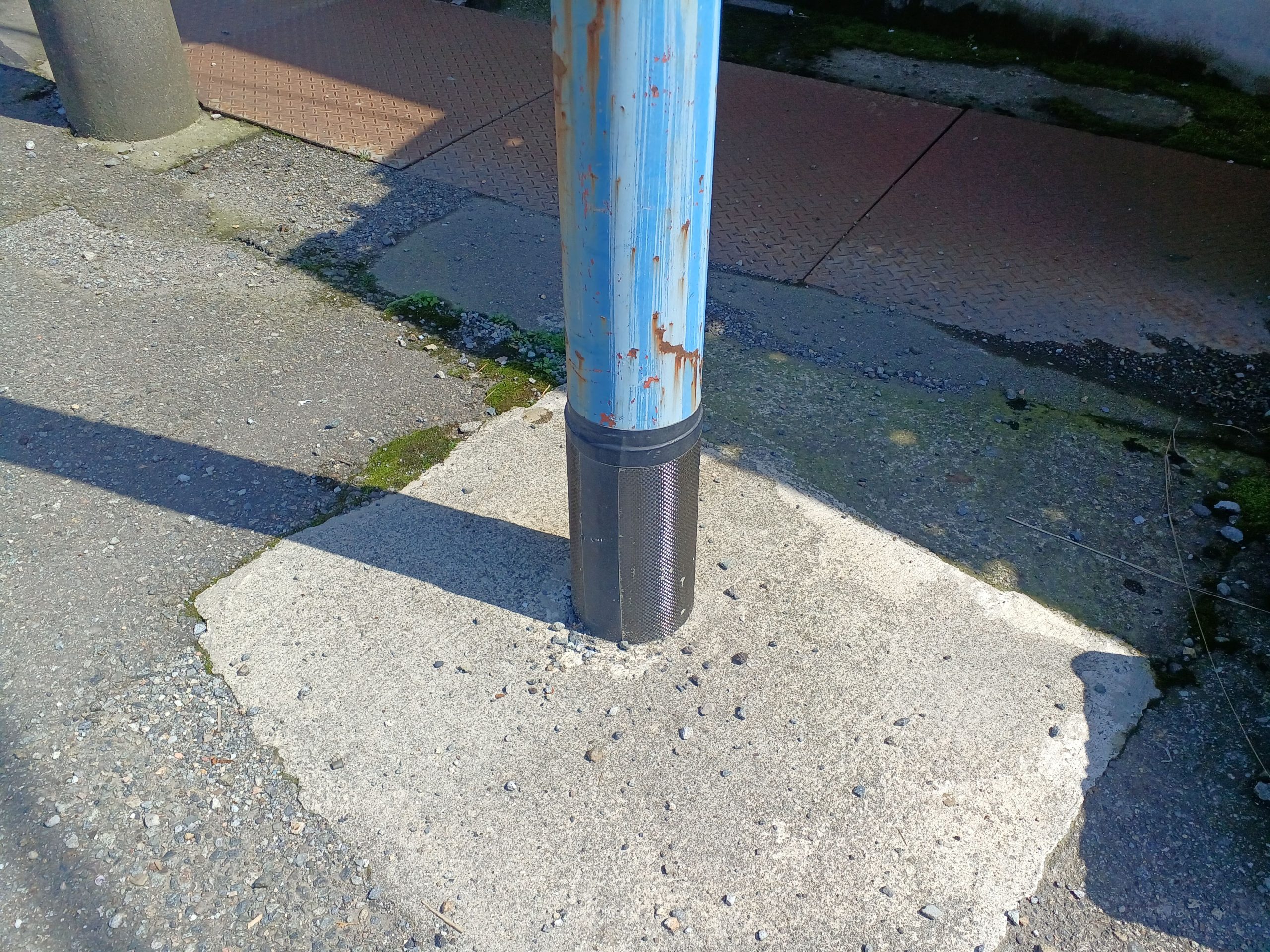

県道 石川県能美市内 鋼管柱 補強

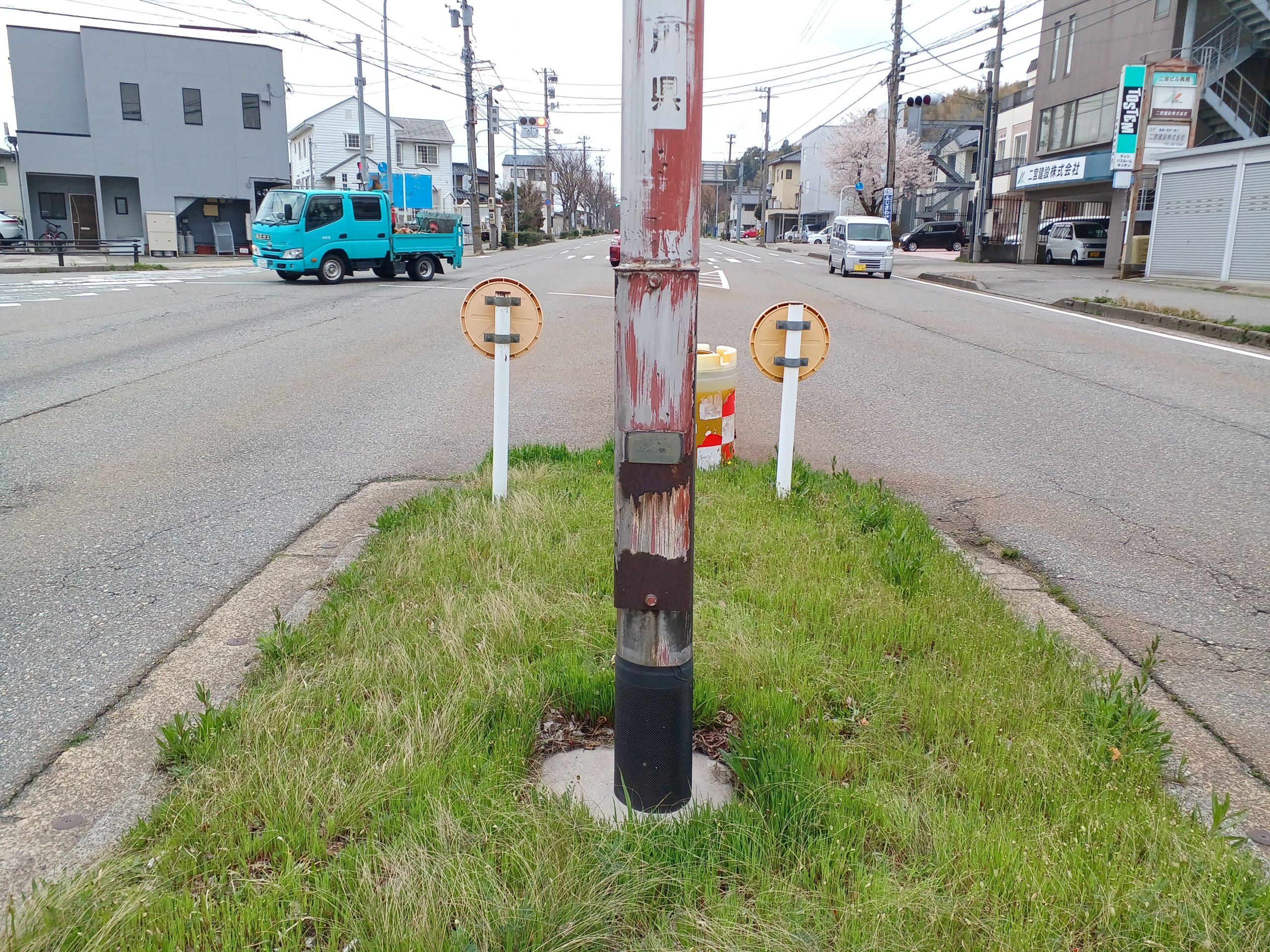

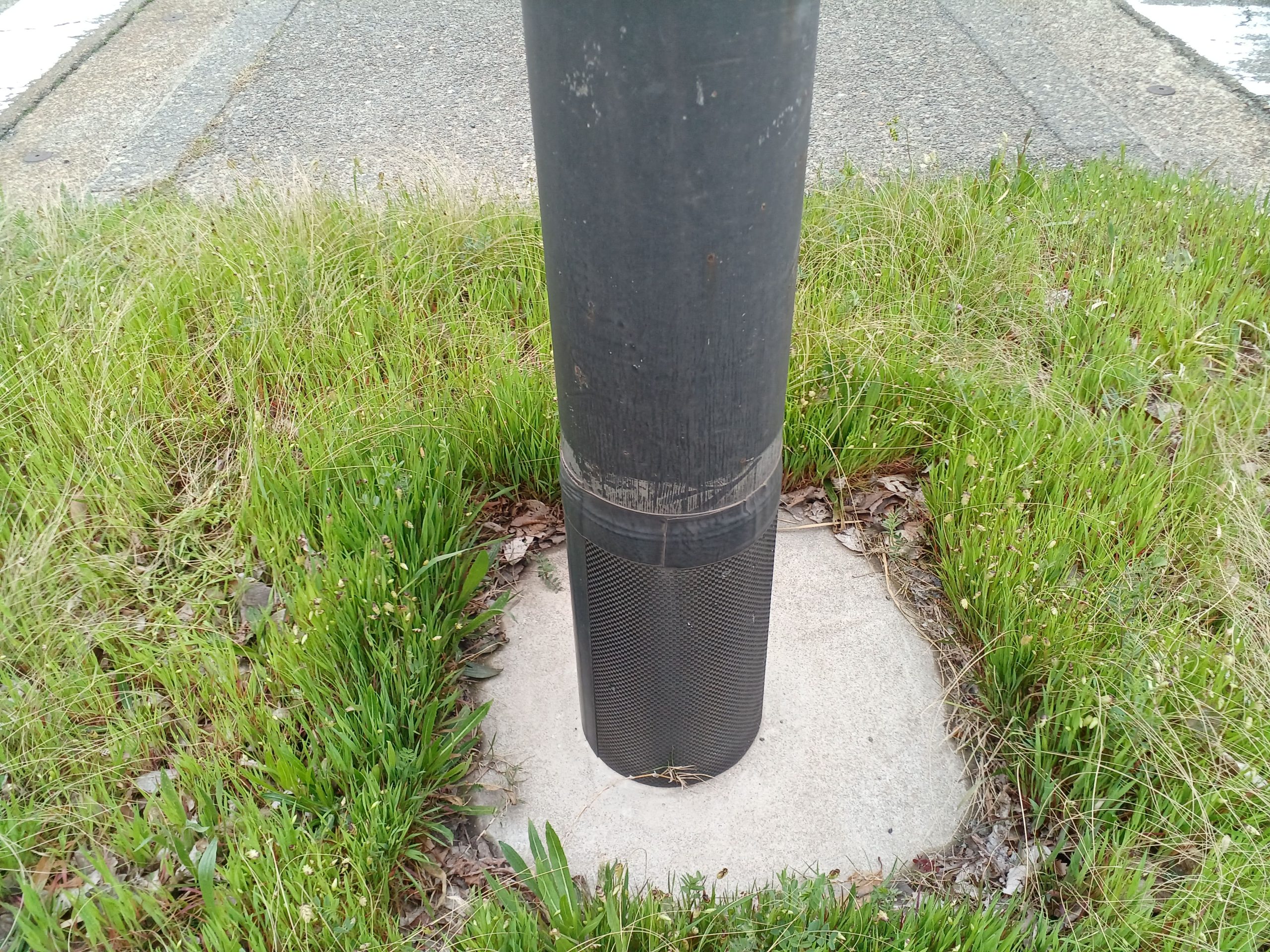

県道 石川県金沢市 鋼管柱 補強
ABOUT
製品説明

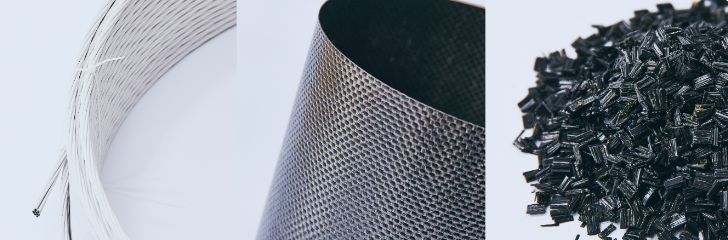

カボコーマ・シートは炭素繊維に熱可塑性樹脂を含浸させた炭素繊維複合材料です。対象物とカボコーマ・シートを接着することで、水と空気を遮断し、腐食の進行を阻止。引張強度は、鉄の約10倍の比強度を有しています。また、熱可塑性のため、幅広い鋼管径に対応することができます。
FEATURES
機能・特徴
01 /
軽量
02 /
優れた耐衝撃性
03 /
比較的低い温度で成形可能
04 /
成形後の再賦形・微調整が可能
05 /
材料は室温で保存可能
SPECS
規格・仕様
CABKOMA シートの機械的強度特性
| プリプレグ | 樹脂 | Vf(%) | プリプレグ目付(g/㎡) | 厚み(mm) |
|---|---|---|---|---|
| 3K Plain | 熱可塑性エポキシ樹脂 | 45 | 360 | 0.4 |
| 6K Plain | 53 | 458 | 0.5 | |
| 12K Twill | 60 | 925 | 1.1 |
製品規格表
| 成型品（参考値） | 樹脂 | 厚み(mm) | 目付(g/㎡) | Vf(%) | 引張強度 (MPa) |
引張弾性率 (GPa) |
曲げ強度 (MPa) |
曲げ弾性率 (GPa) |
|---|---|---|---|---|---|---|---|---|
| 3K Plain 1ply | 熱可塑性エポキシ樹脂 | 0.23 | 360 | 45 | 500 | 50 | 700 | 50 |
| 3K Plain 6ply | 1.38 | 2,160 | 45 | 500 | 50 | 700 | 50 | |
| 6K Plain 1ply | 0.32 | 458 | 53 | 750 | 50 | 700 | 50 | |
| 6K Plain 7ply | 2.24 | 3,216 | 53 | 750 | 50 | 700 | 50 | |
| 12K Twill 1ply | 0.57 | 925 | 60 | 750 | 50 | 700 | 50 | |
| 12K Twill 3ply | 1.71 | 2,775 | 60 | 750 | 50 | 700 | 50 |
※上記データは代表値であり、保証値ではありません。
※成形品は、成形条件によって物性が変動します。
RESOURCES
参考・補足資料
カボコーマ・Pシートを用いた
鋼管柱脚補強工法（YCK工法）
「YCK工法」は、当社とヨシモトエンジニアリング株式会社が共同開発した、信号柱や標識柱などの補修・補強工法です。CABKOMA・シートをロール化した「CABKOMA・Pシート」を、腐食等で劣化している箇所に巻きつけ、接着します。CABKOMA・Pシートは、鉄の約10倍もの比強度を誇り、腐蝕の進行を阻止する働きから約10年間ポールの寿命を伸ばす効果があります。熱可塑性を活かし、幅広い鋼管径に対応できるのも大きな特徴です。作業工程も、接着剤を塗布したポールにCABKOMAシートを貼りつけるだけとシンプルなため、スピーディーかつ施工コスト軽減が可能です。
NETIS 国土交通省 新技術情報提供システム 登録番号：KT-170077-A
石川県建設新技術認定証 第18号 2017.5
