強さと美しさを兼ね備えた
炭素繊維製ワイヤー
熱可塑性樹脂を含浸した炭素繊維を撚り合わせたワイヤー状の製品です。
耐震補強、ブレース材、構造補助材、意匠材としてご活用いただけます。
CASE STUDIES
施工実績

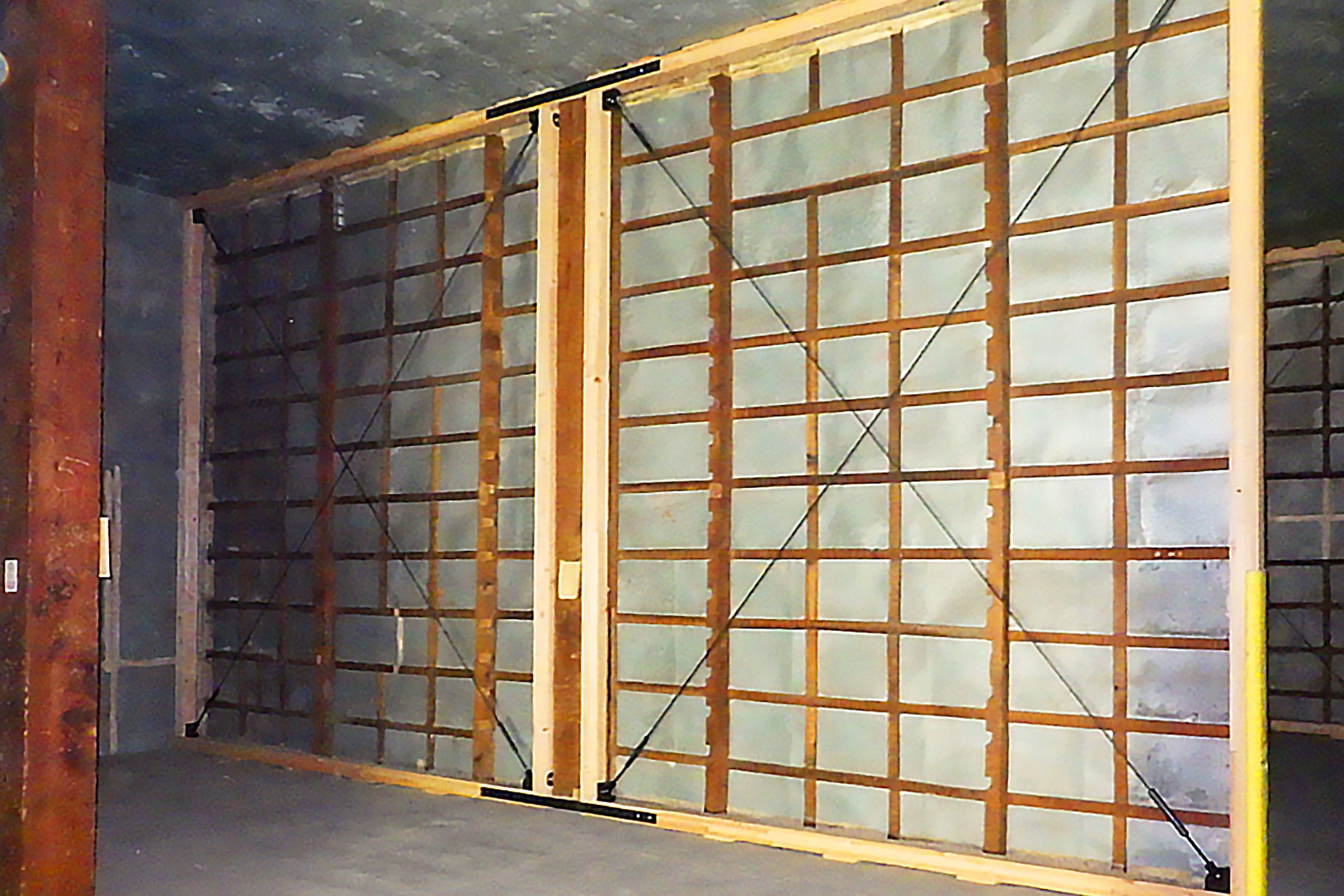

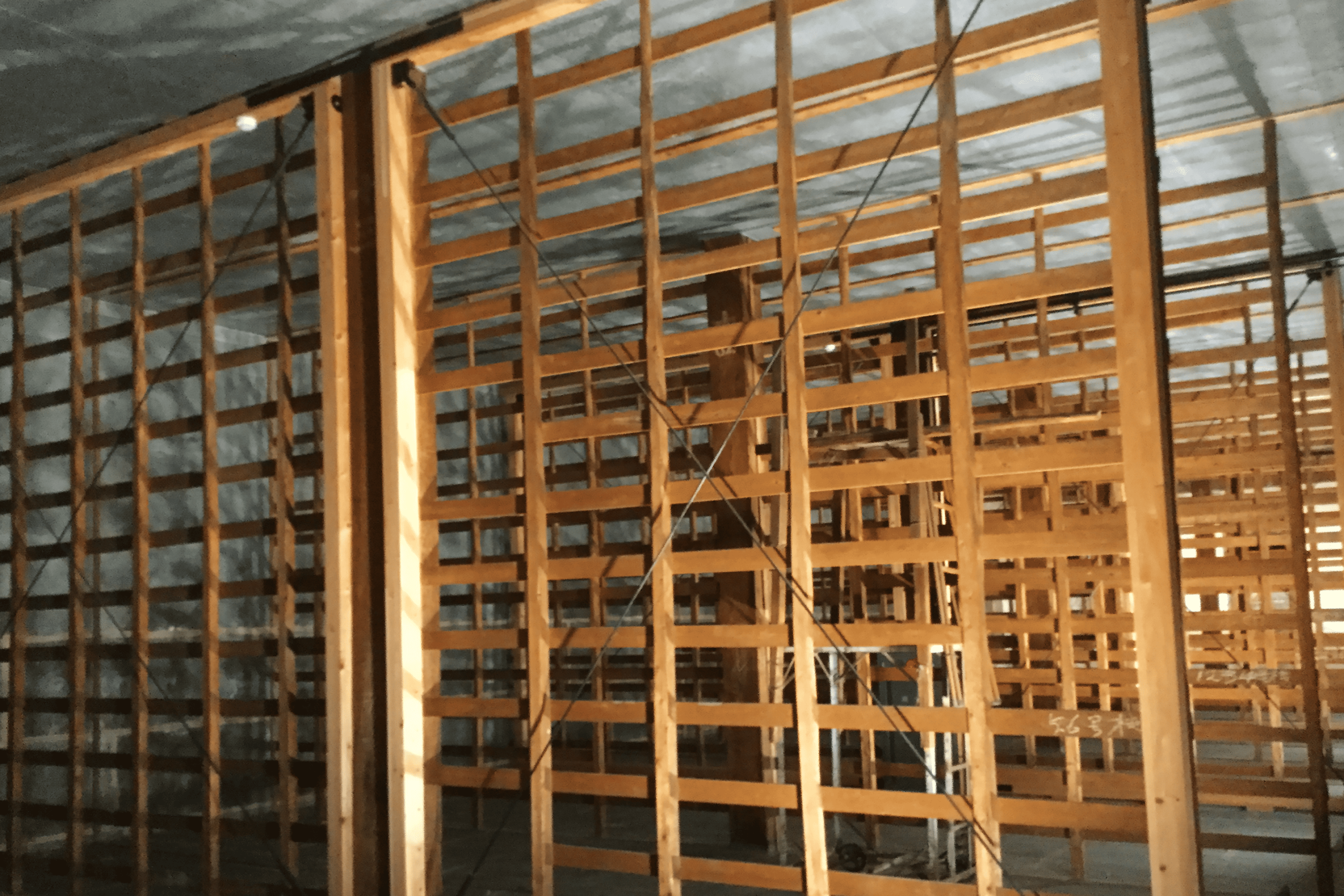

旧富岡製糸場国宝西置繭所

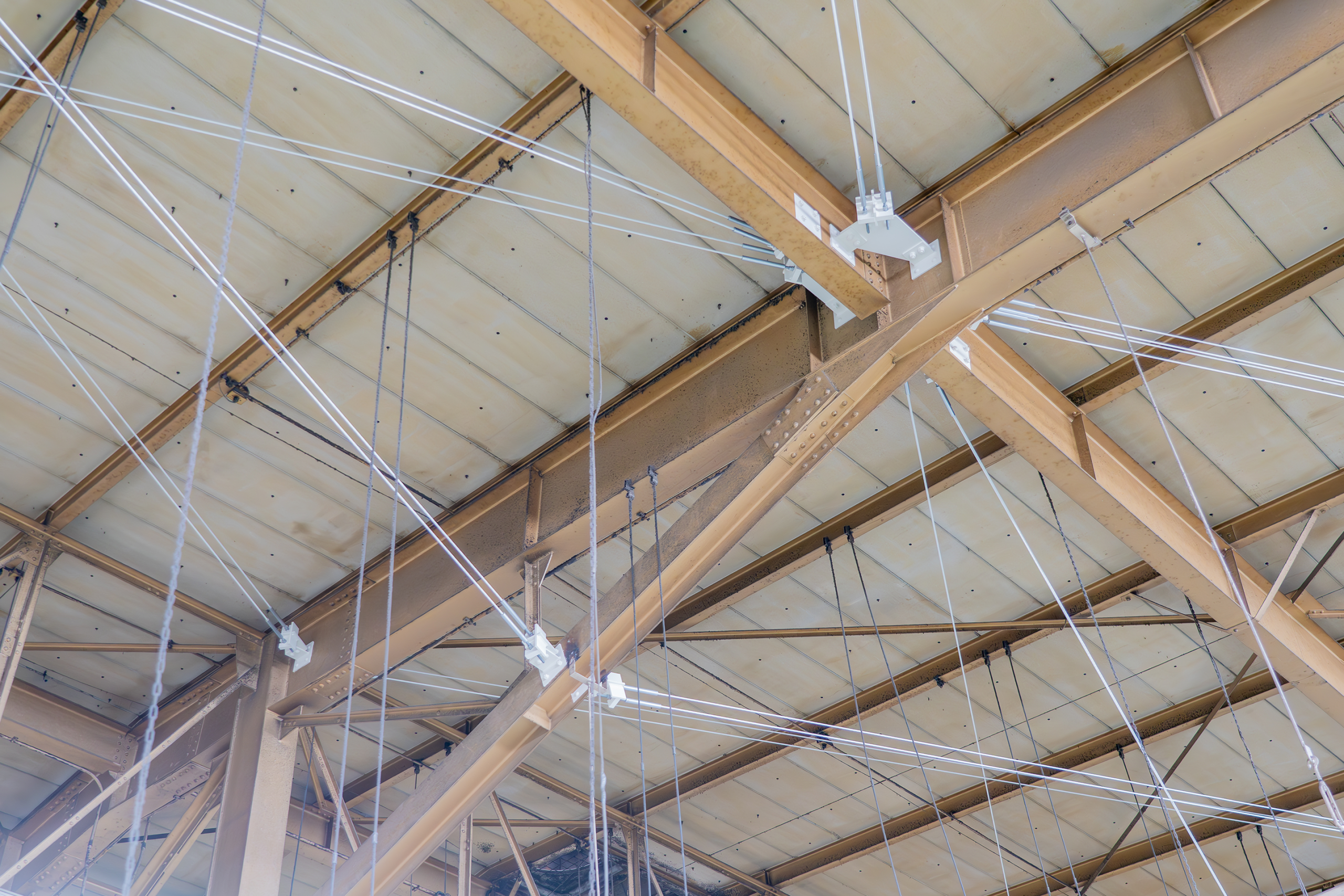

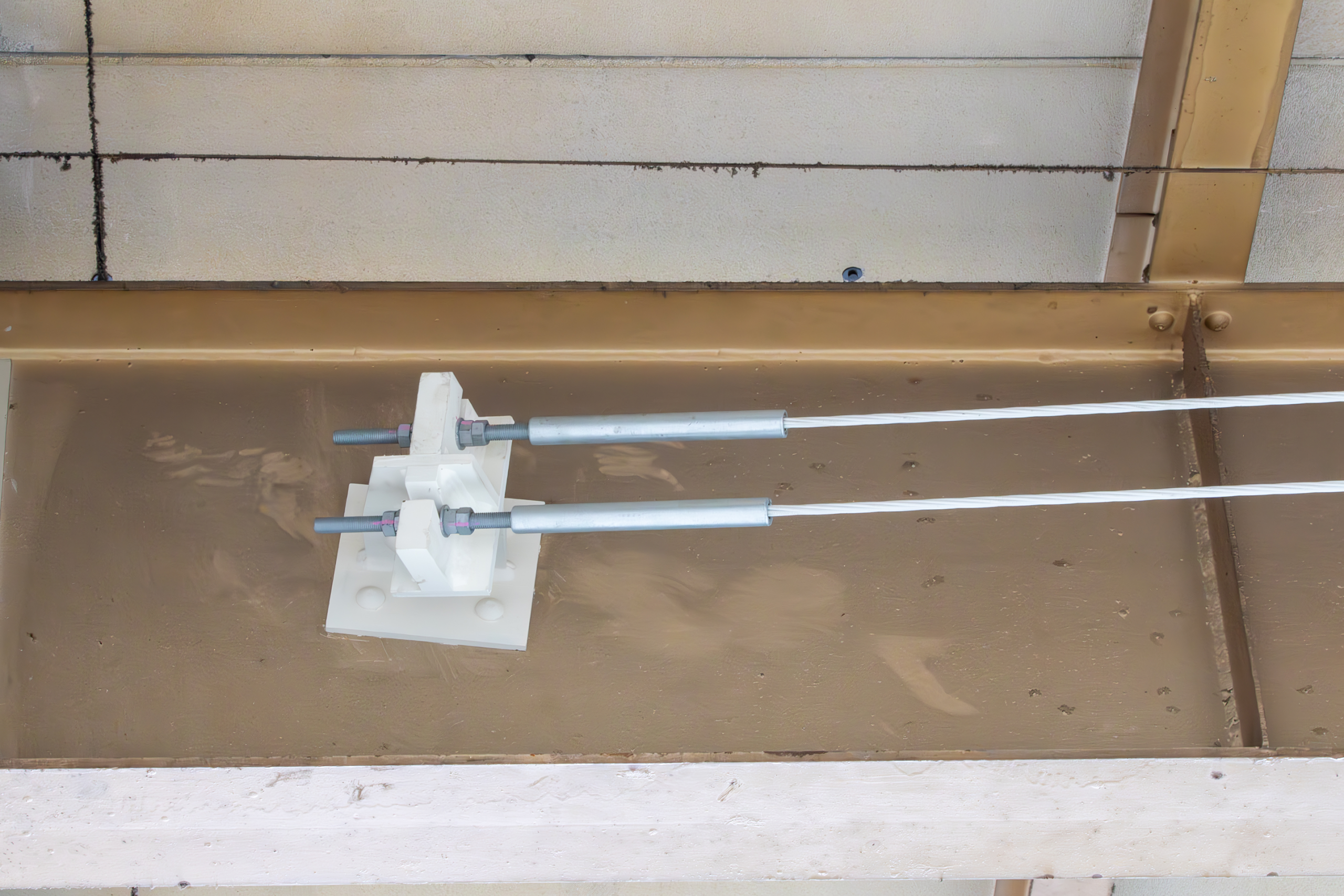

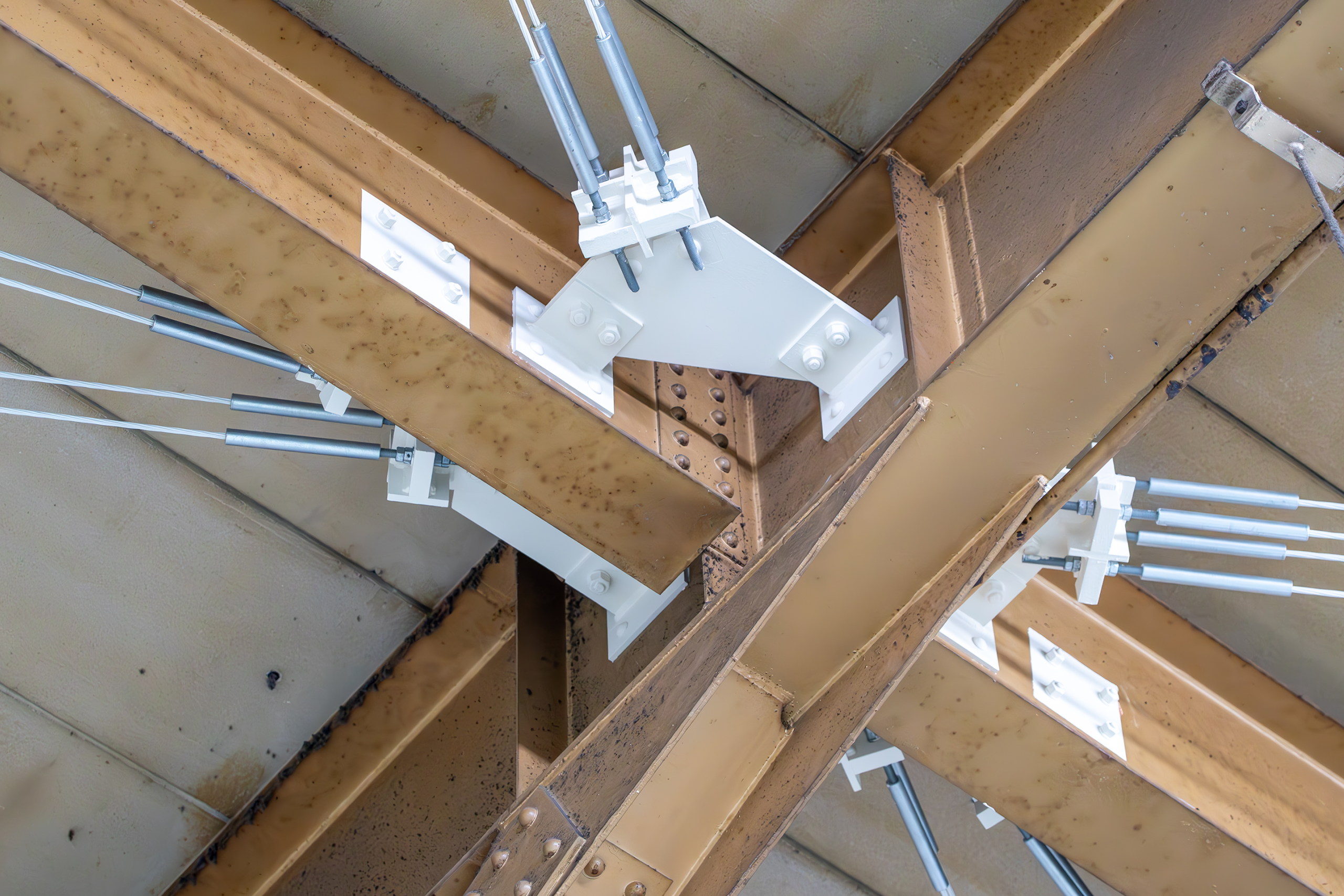

小松マテーレ㈱ 第２製造部棟

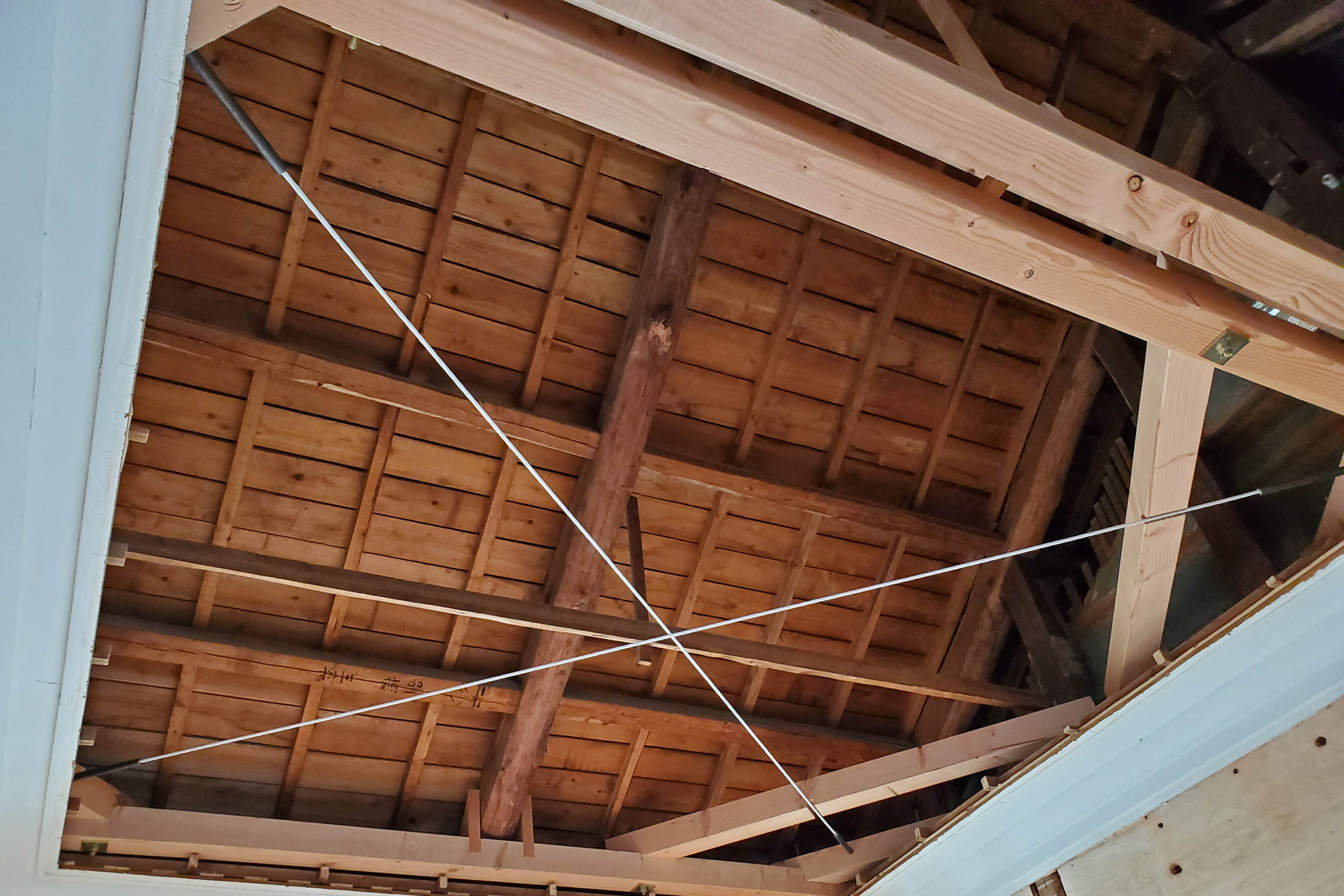

富士屋ホテル花御殿

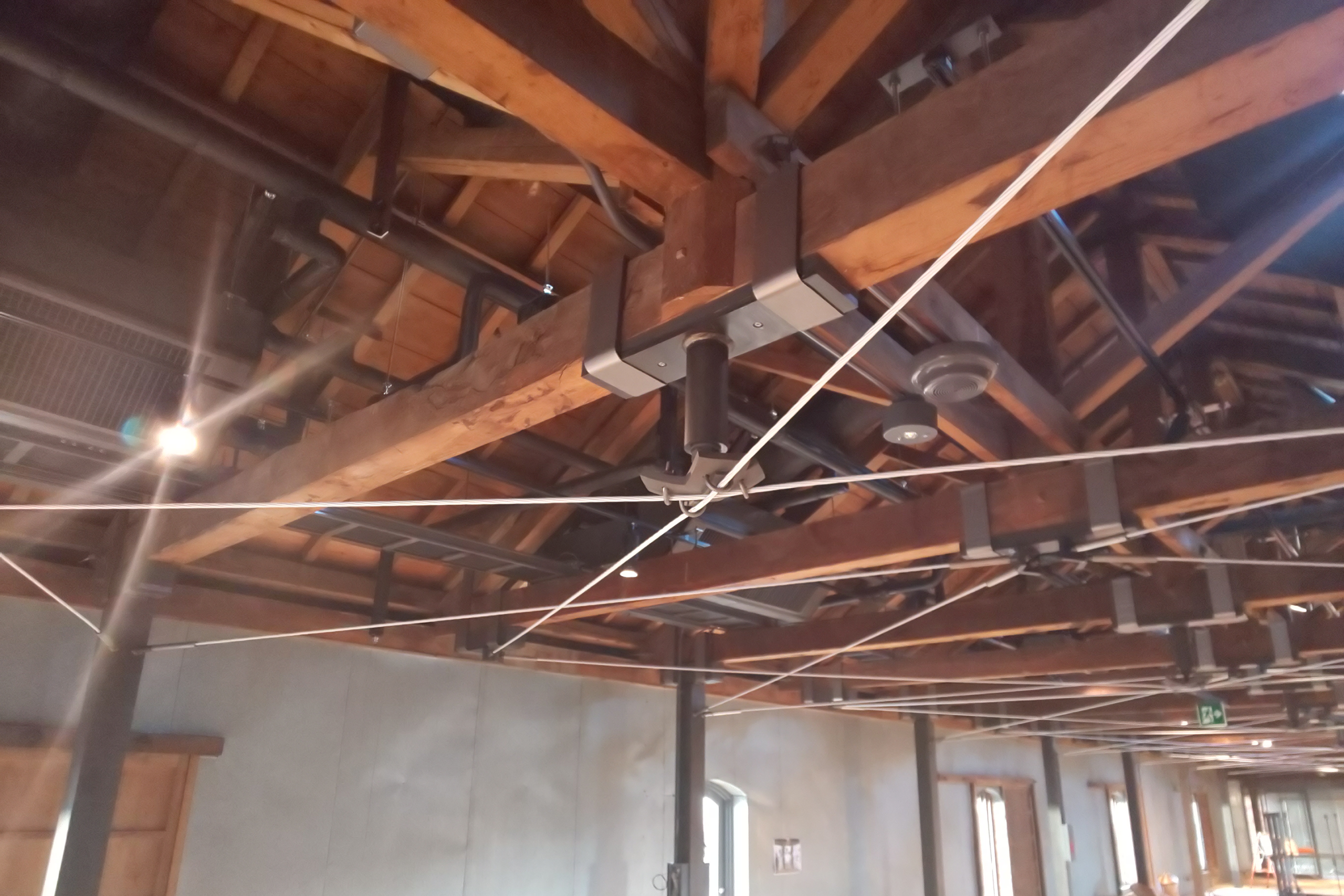

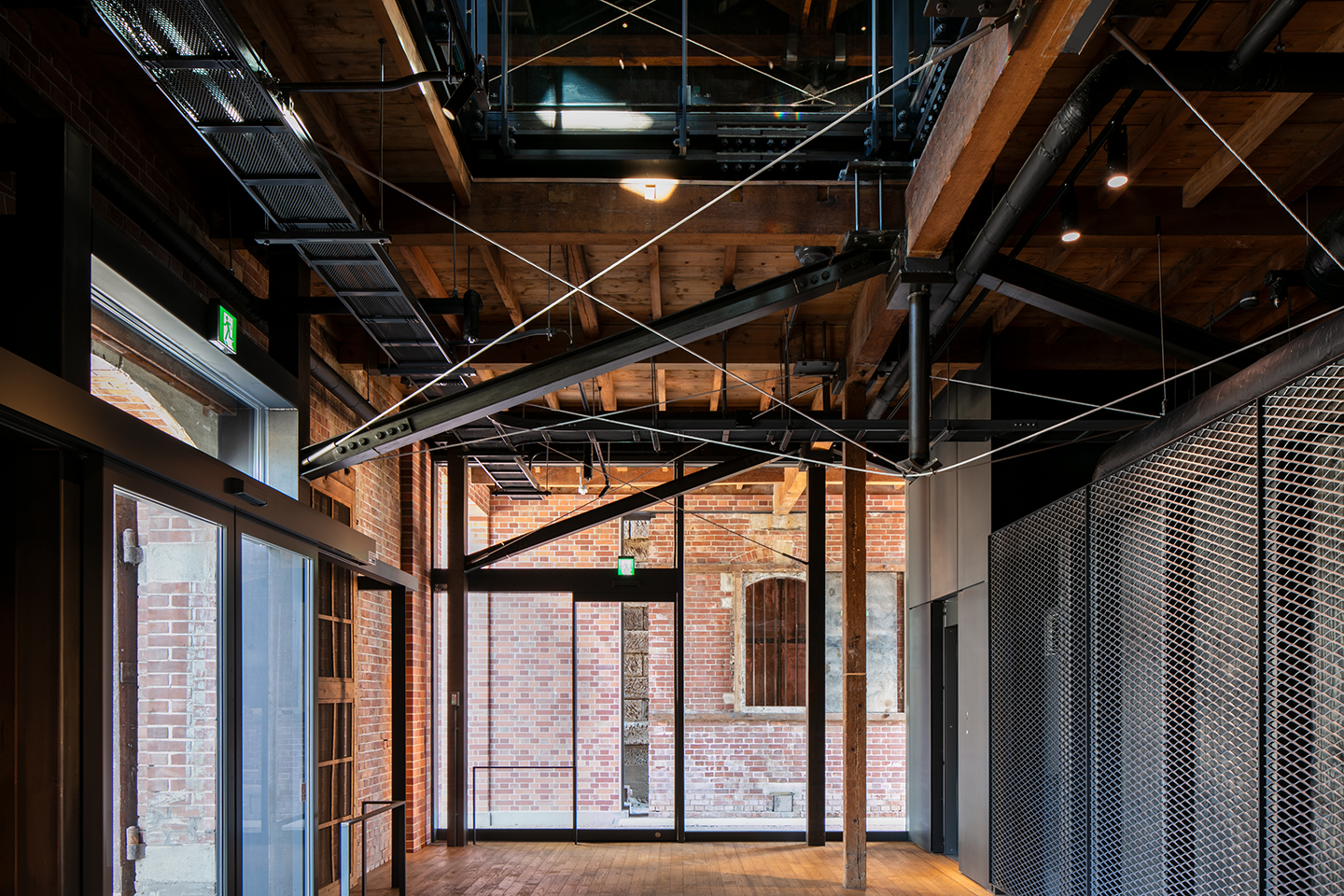

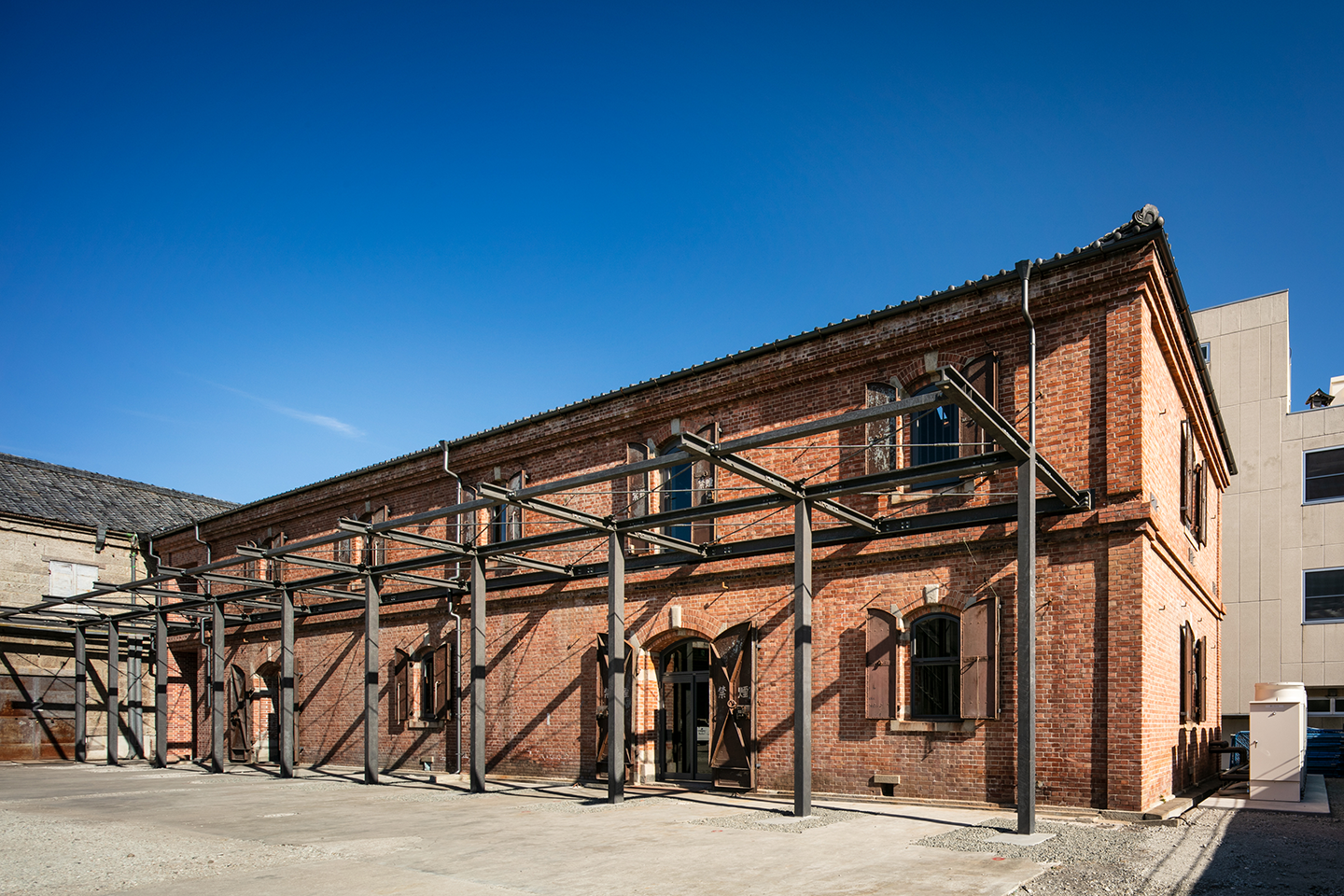

旧富岡１号倉庫

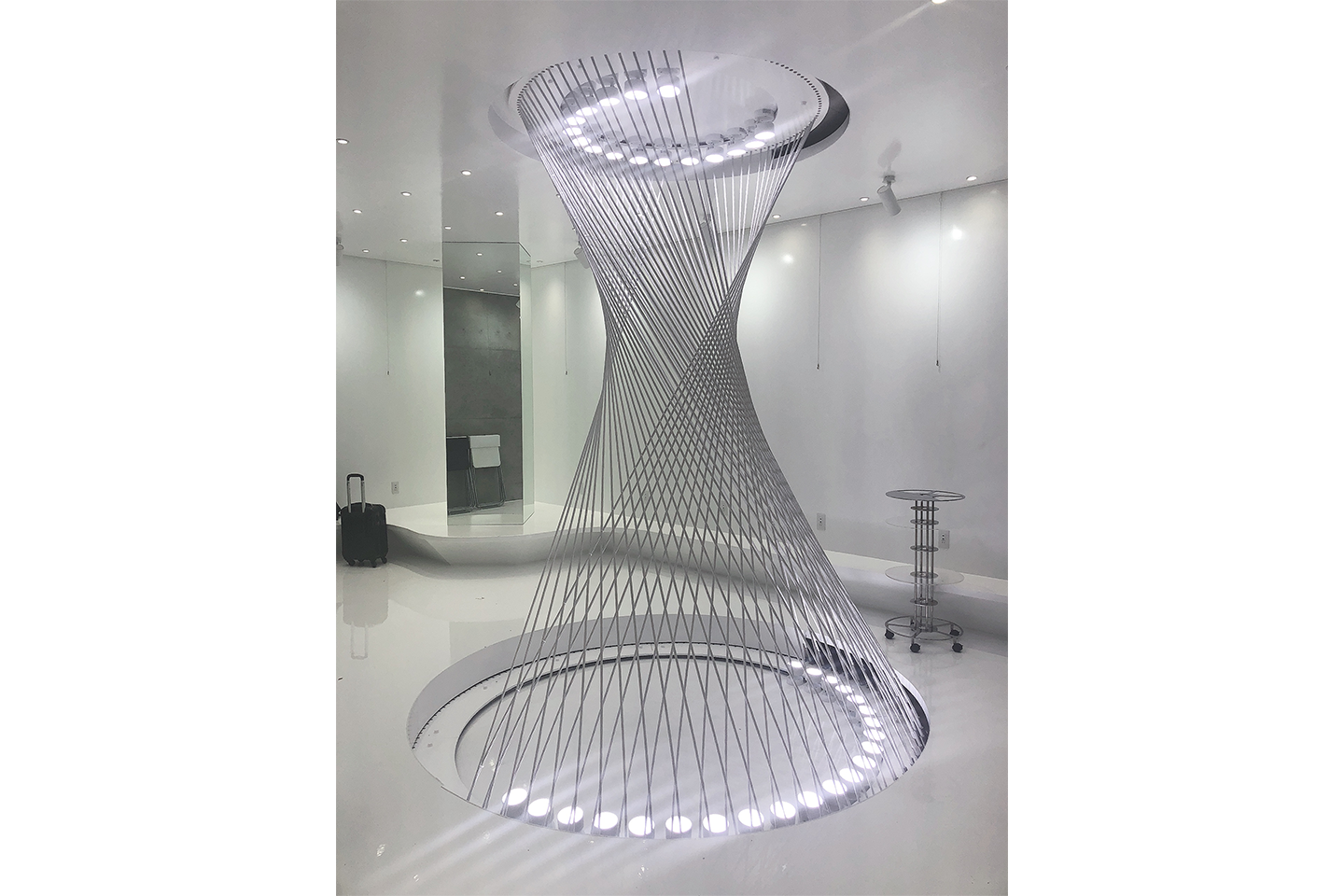

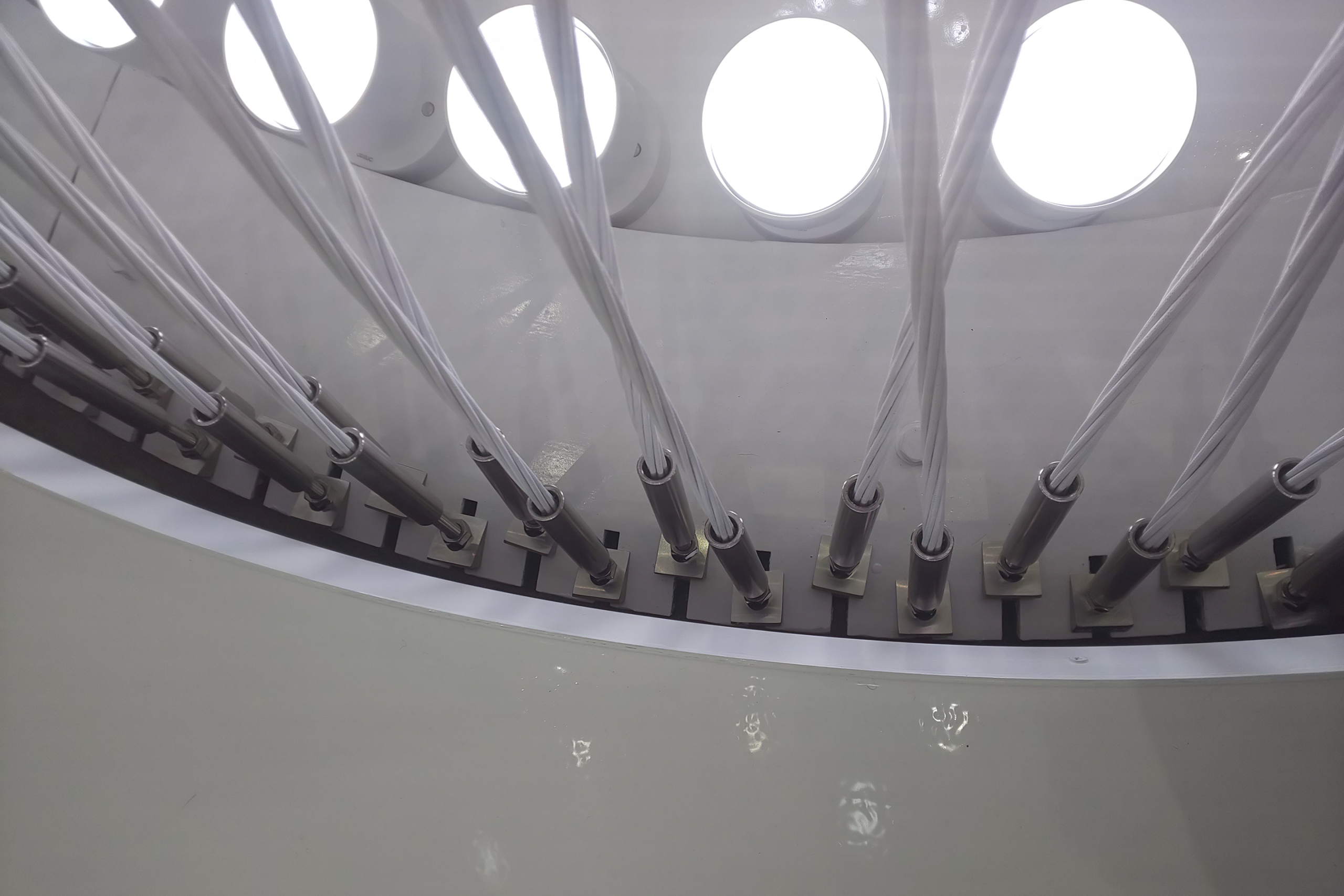

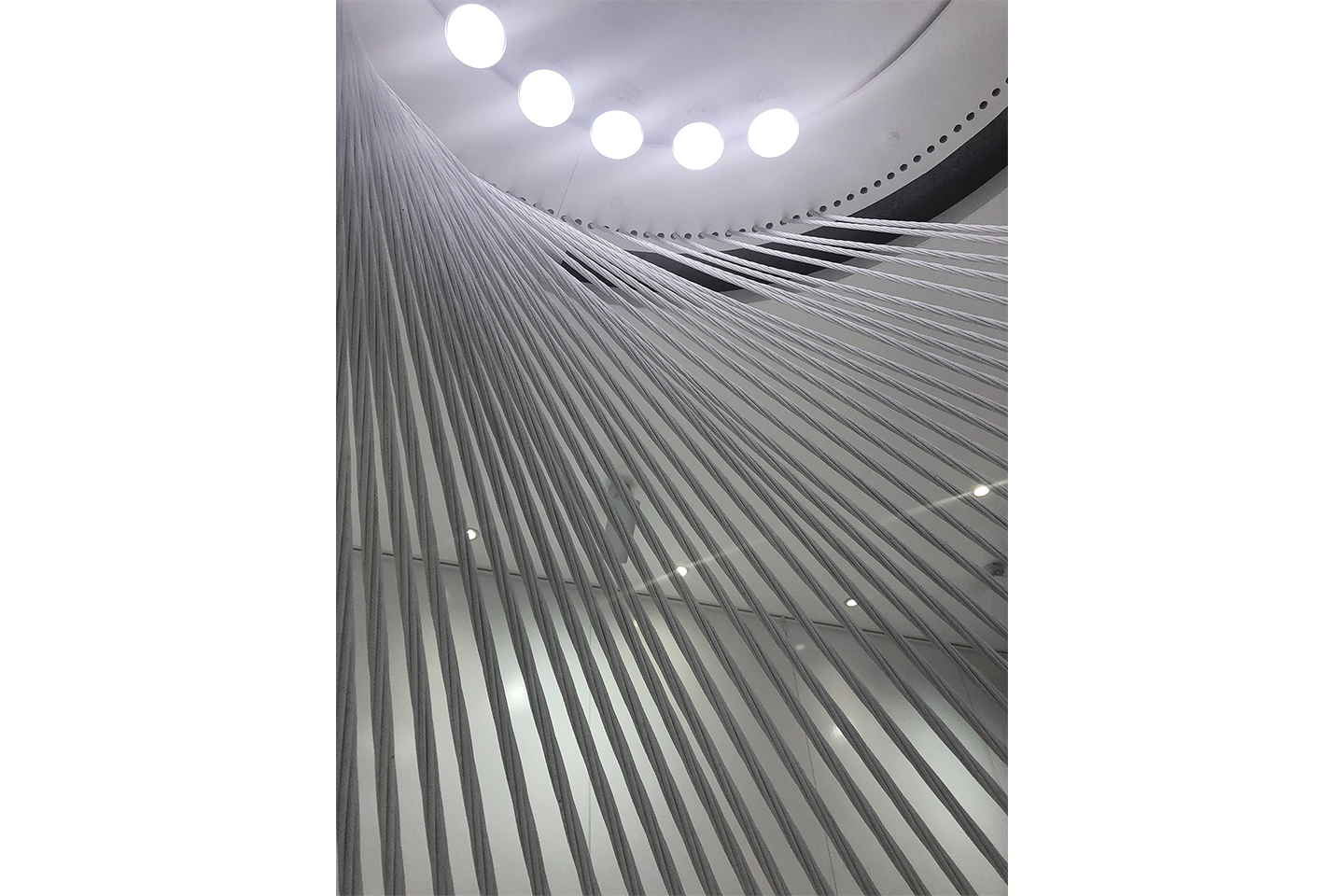

原宿ＴＷビル

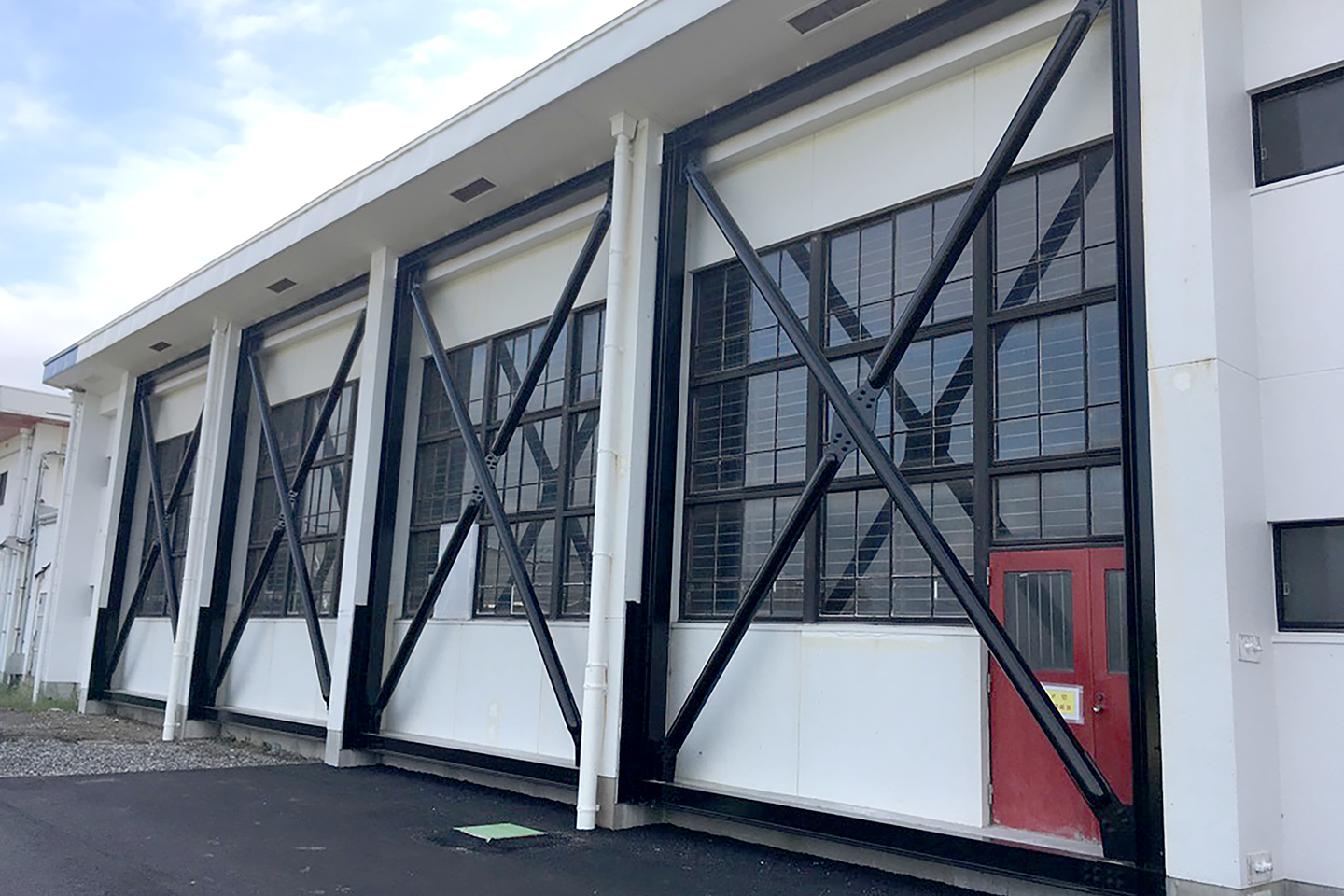

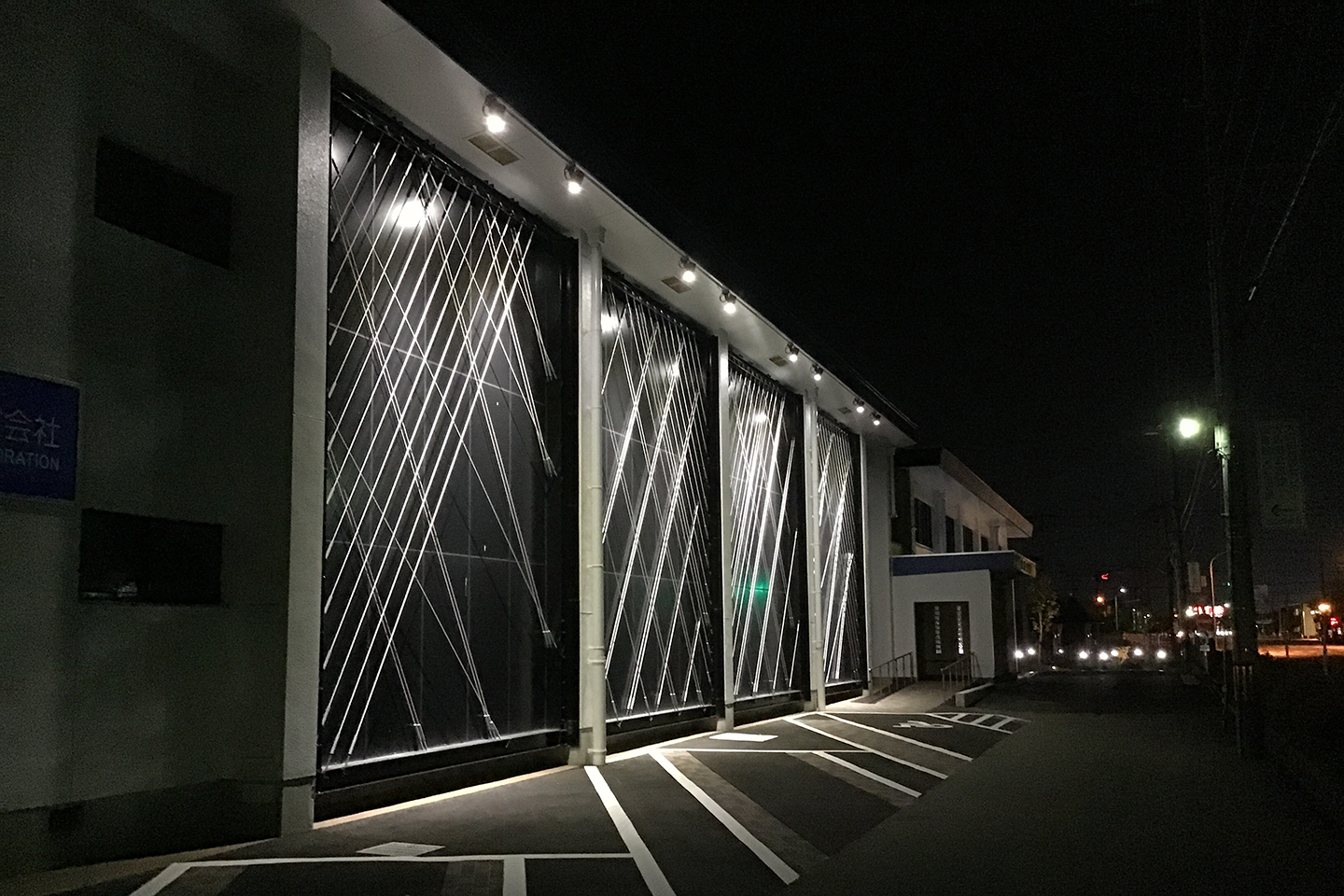

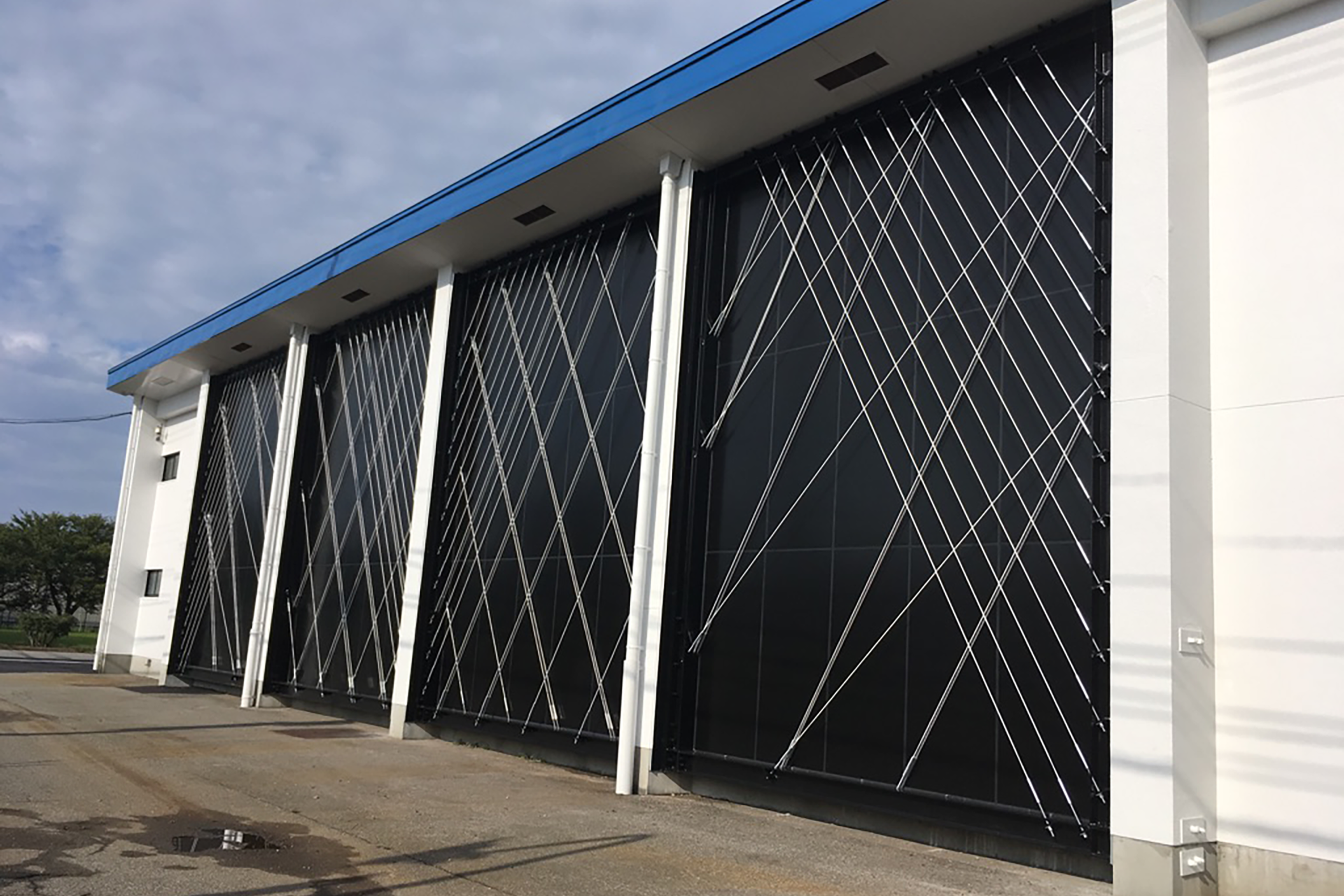

三菱ケミカル㈱富山事業所製品倉庫

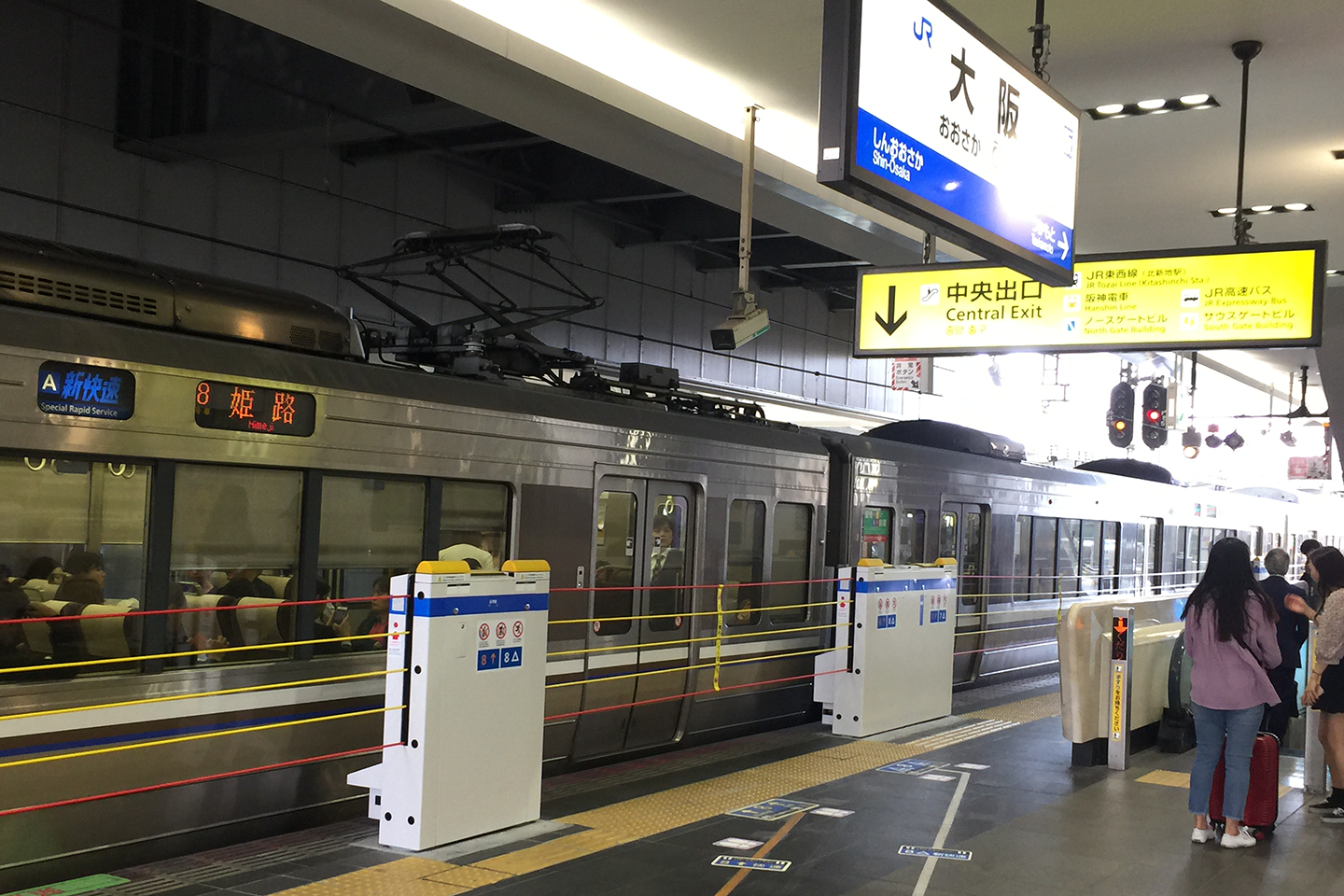

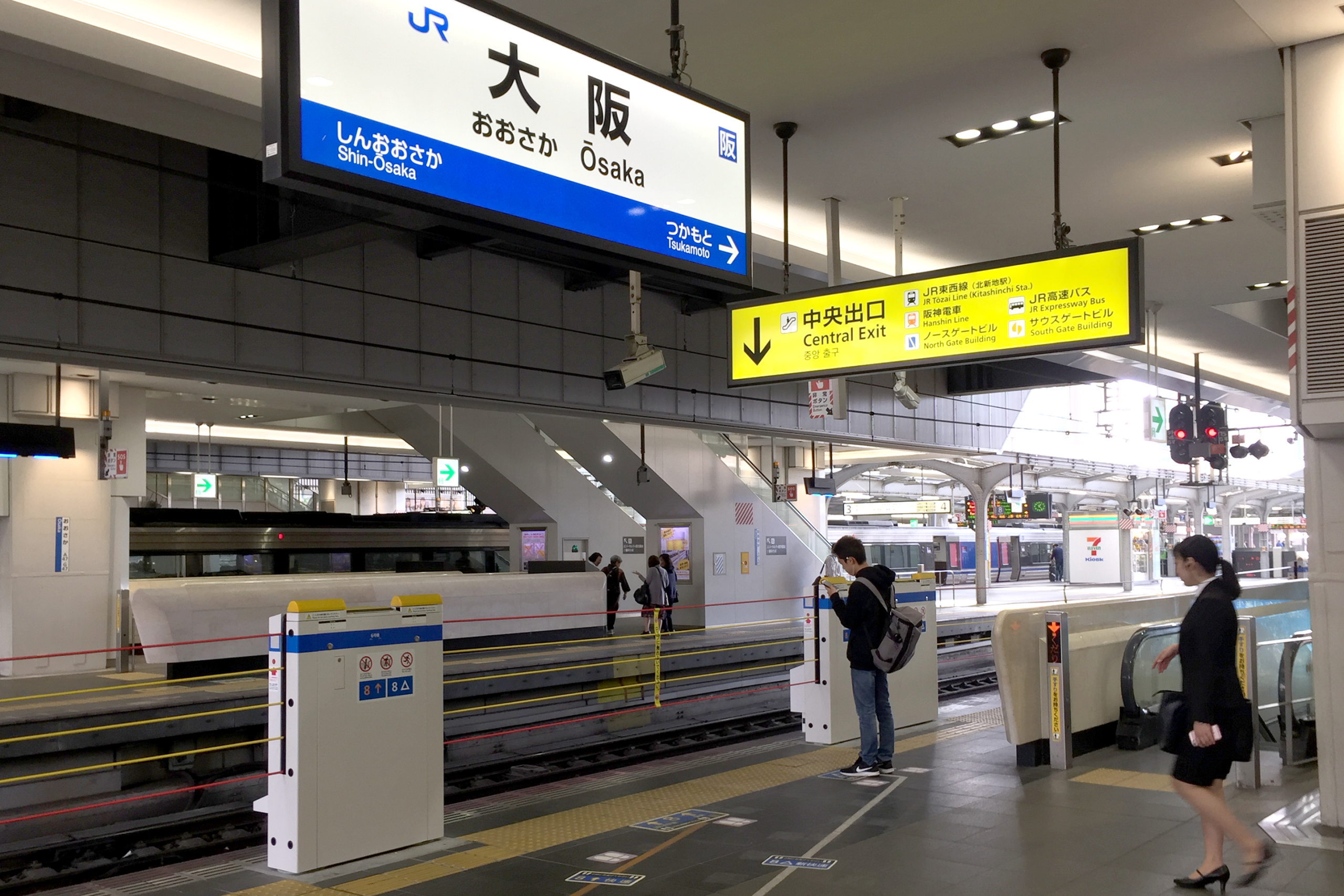

JR西日本 大阪駅

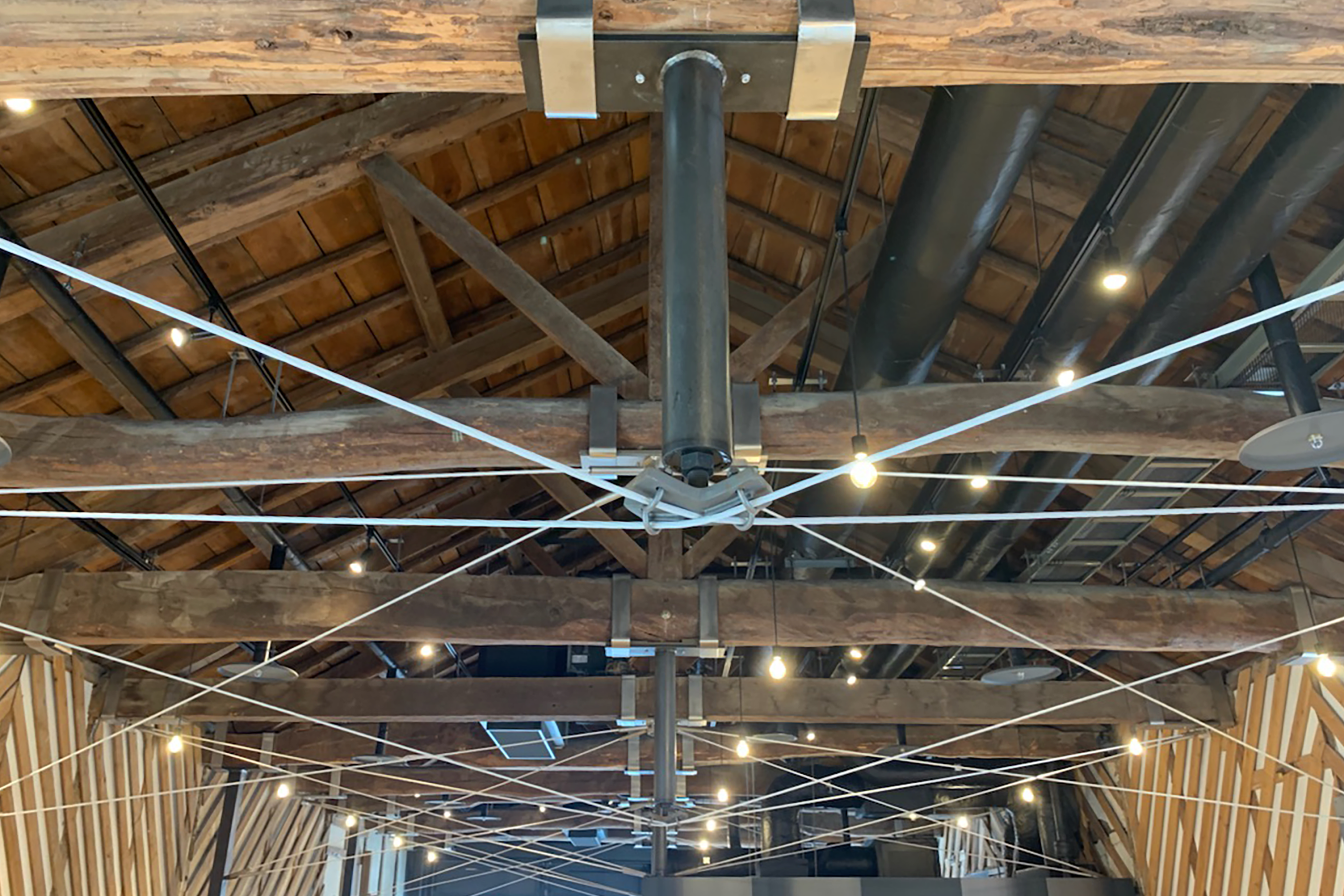

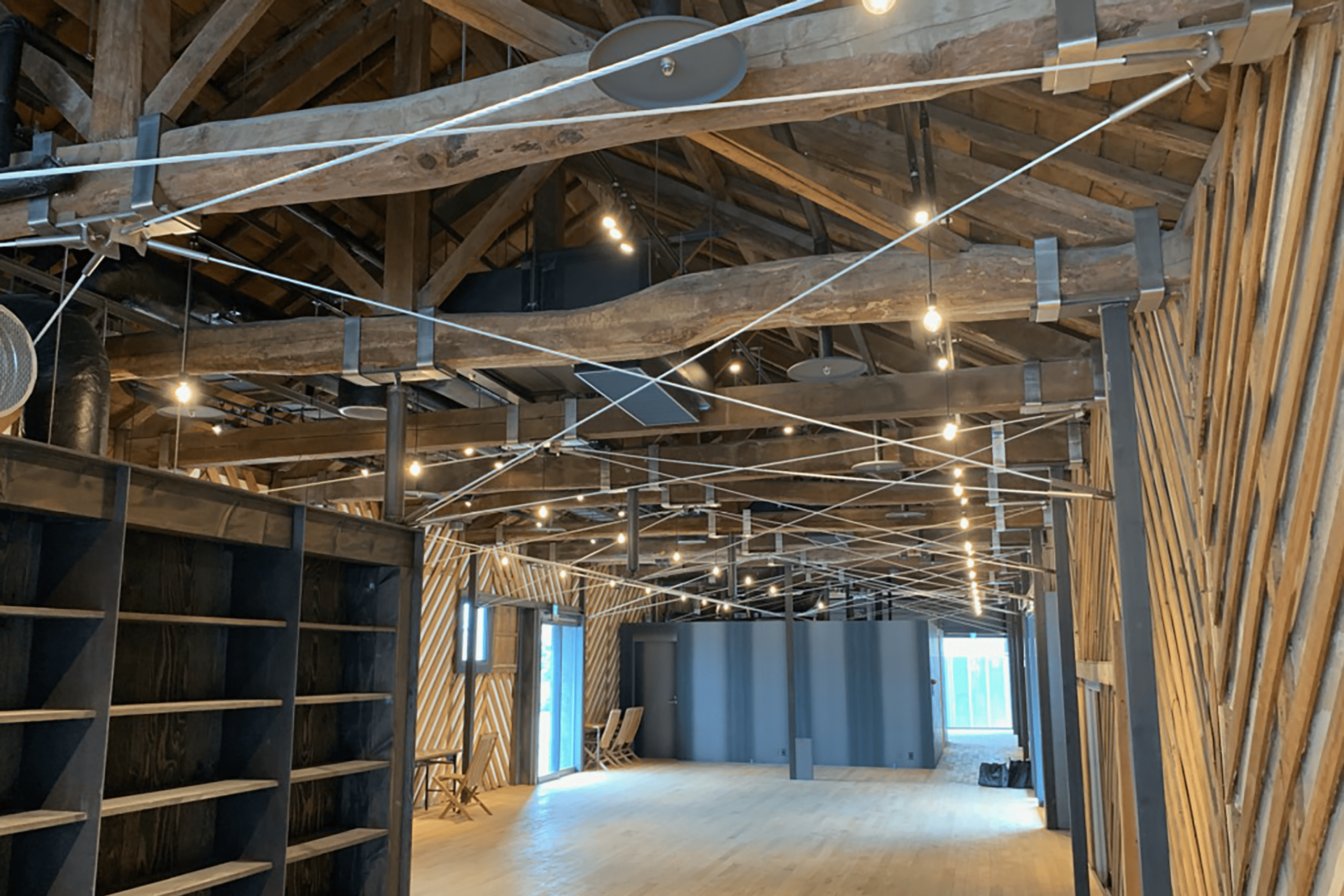

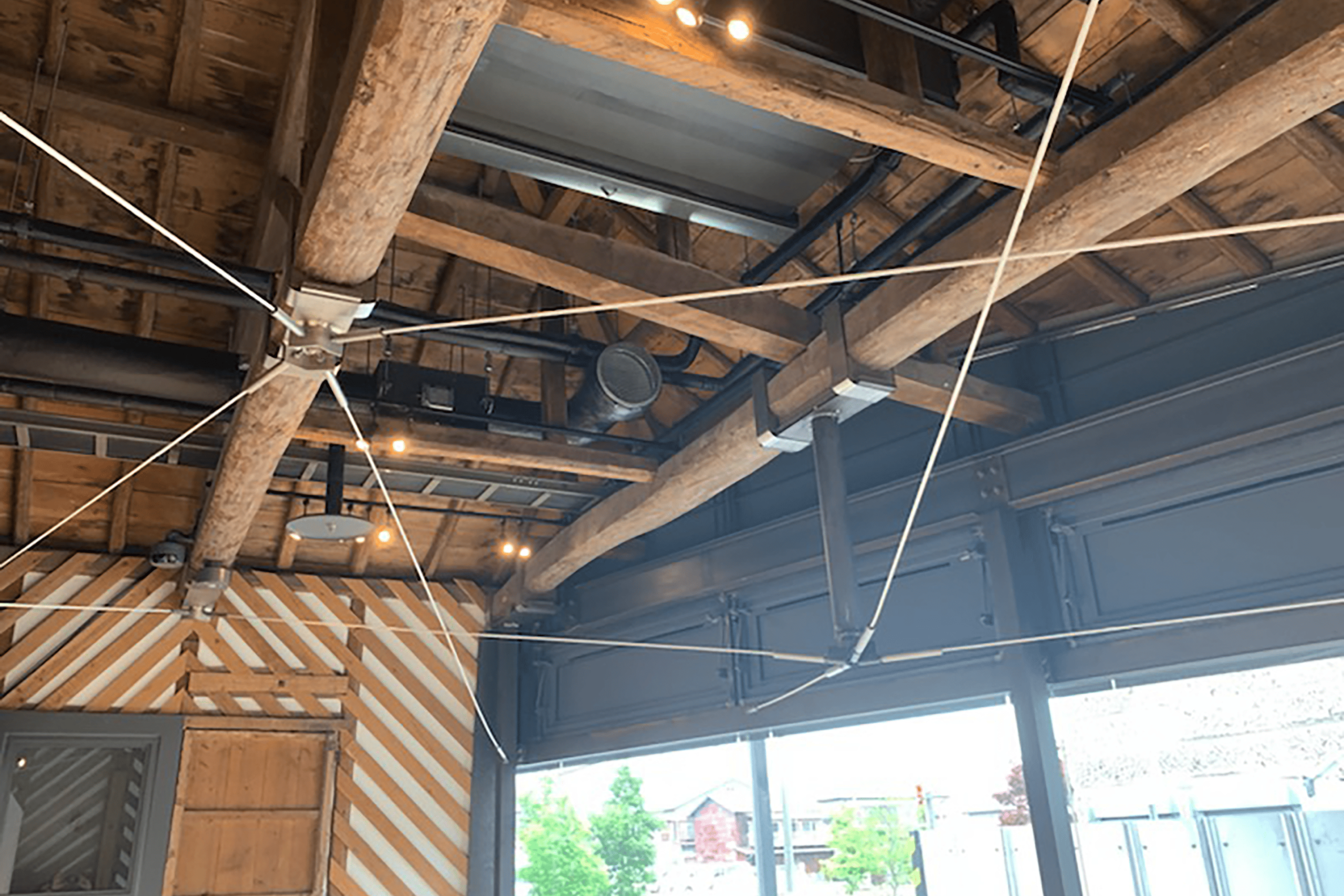

旧富岡３号倉庫

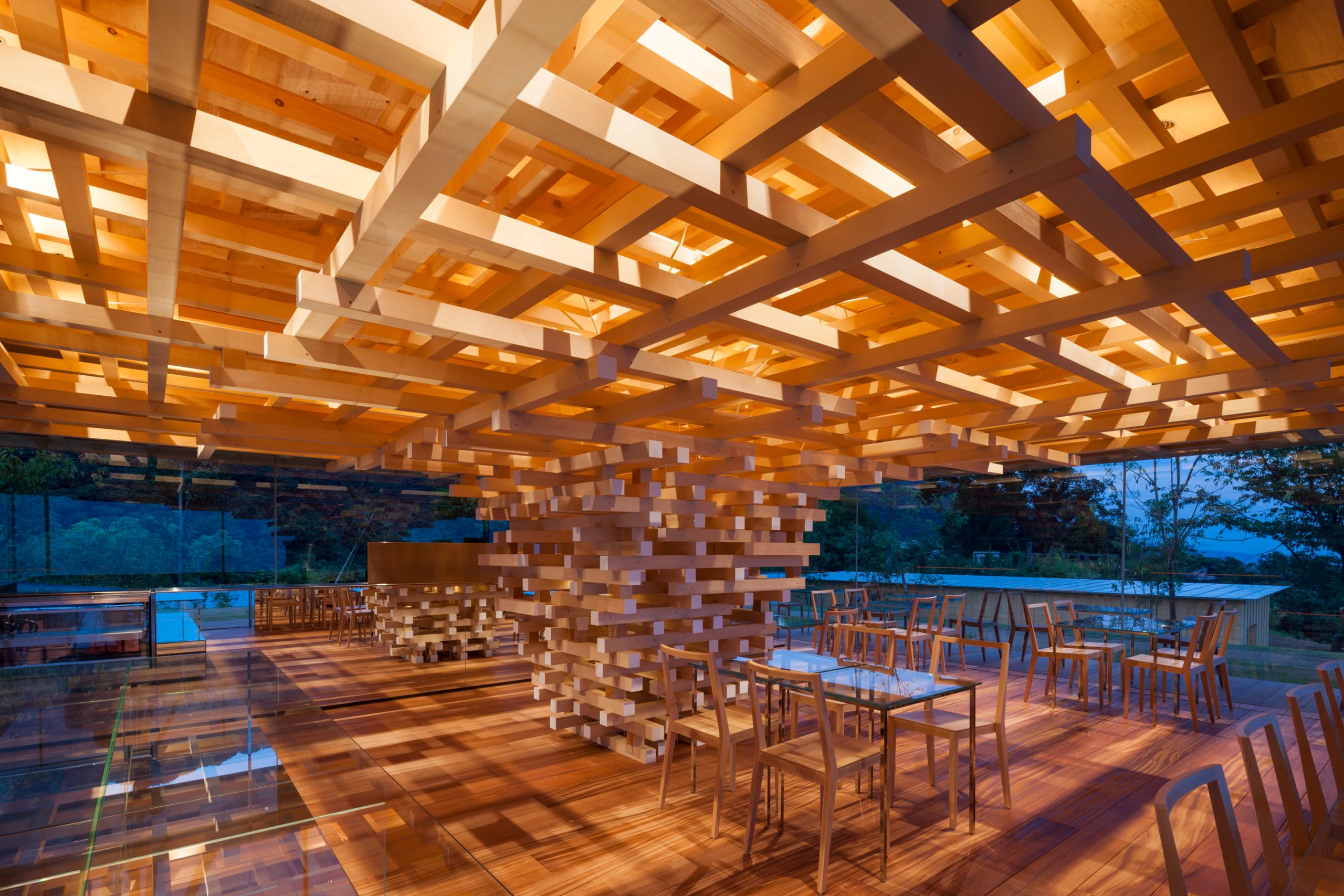

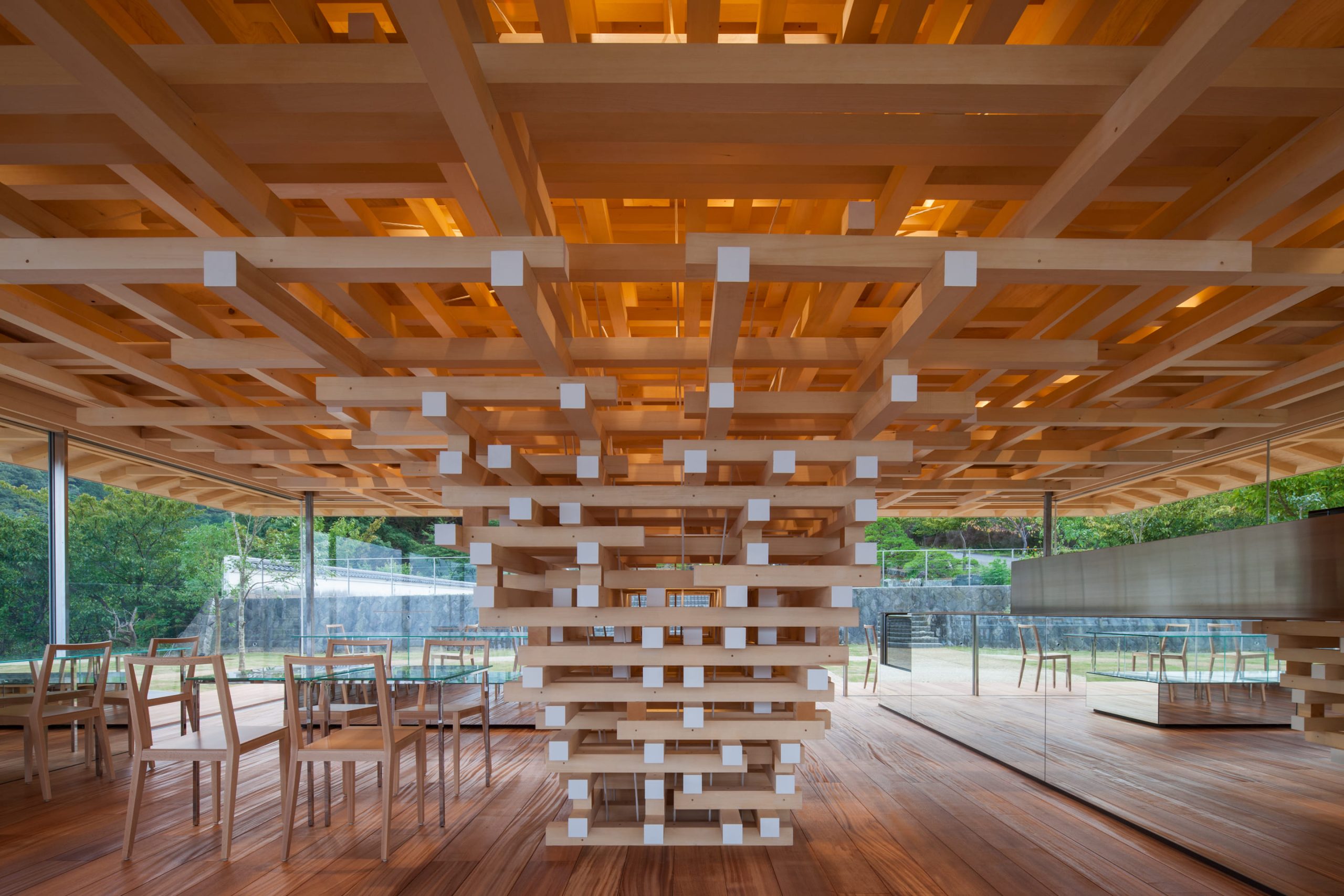

熱海アカオハーブ＆ローズガーデン ＜COEDA HOUSE＞

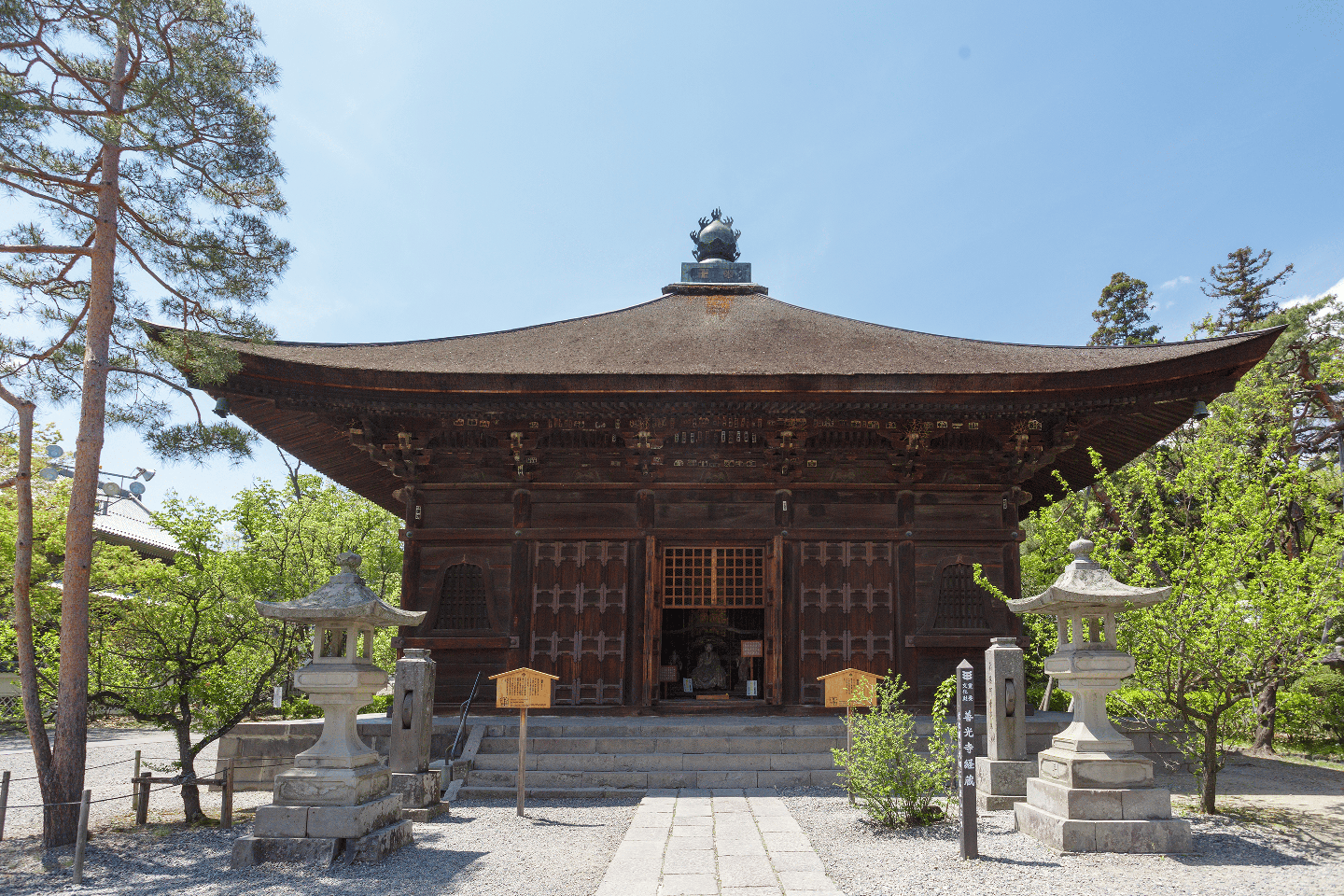

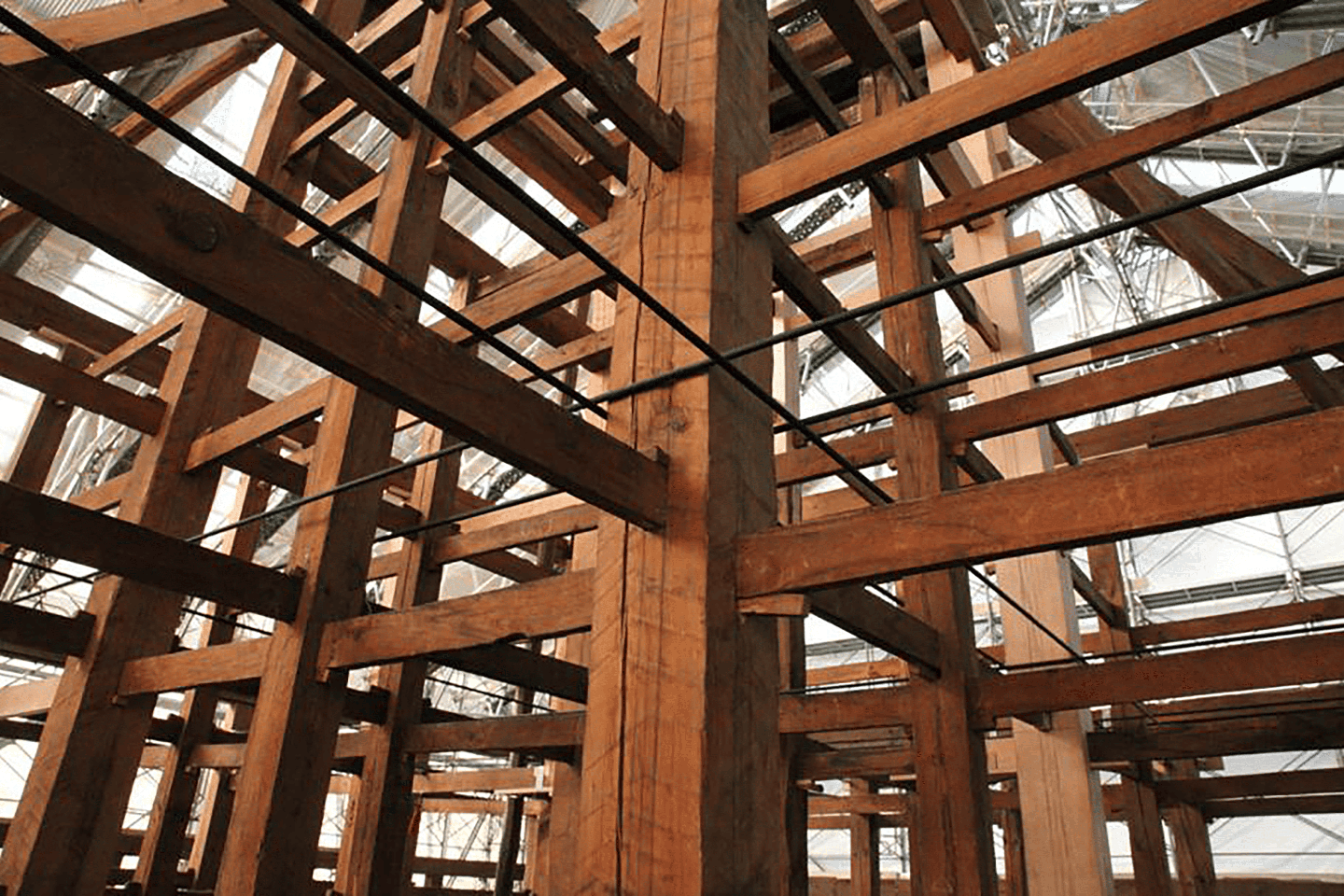

善光寺経蔵

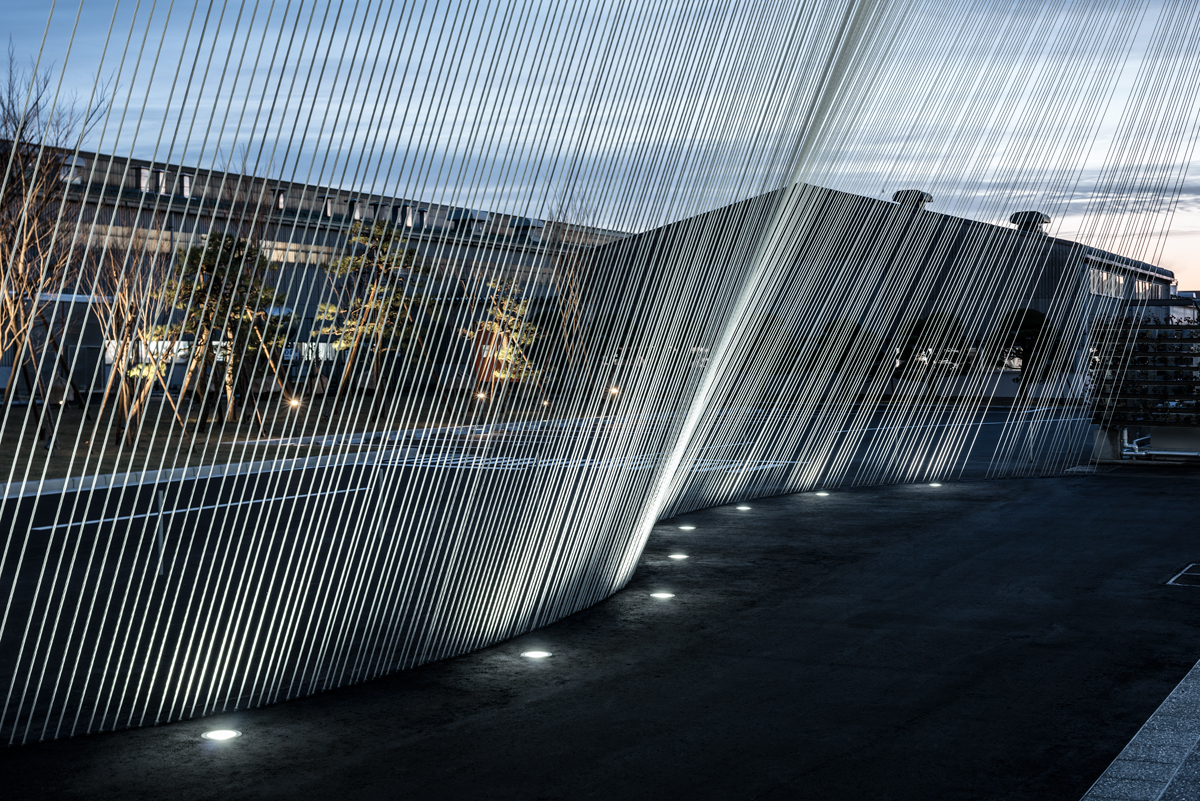

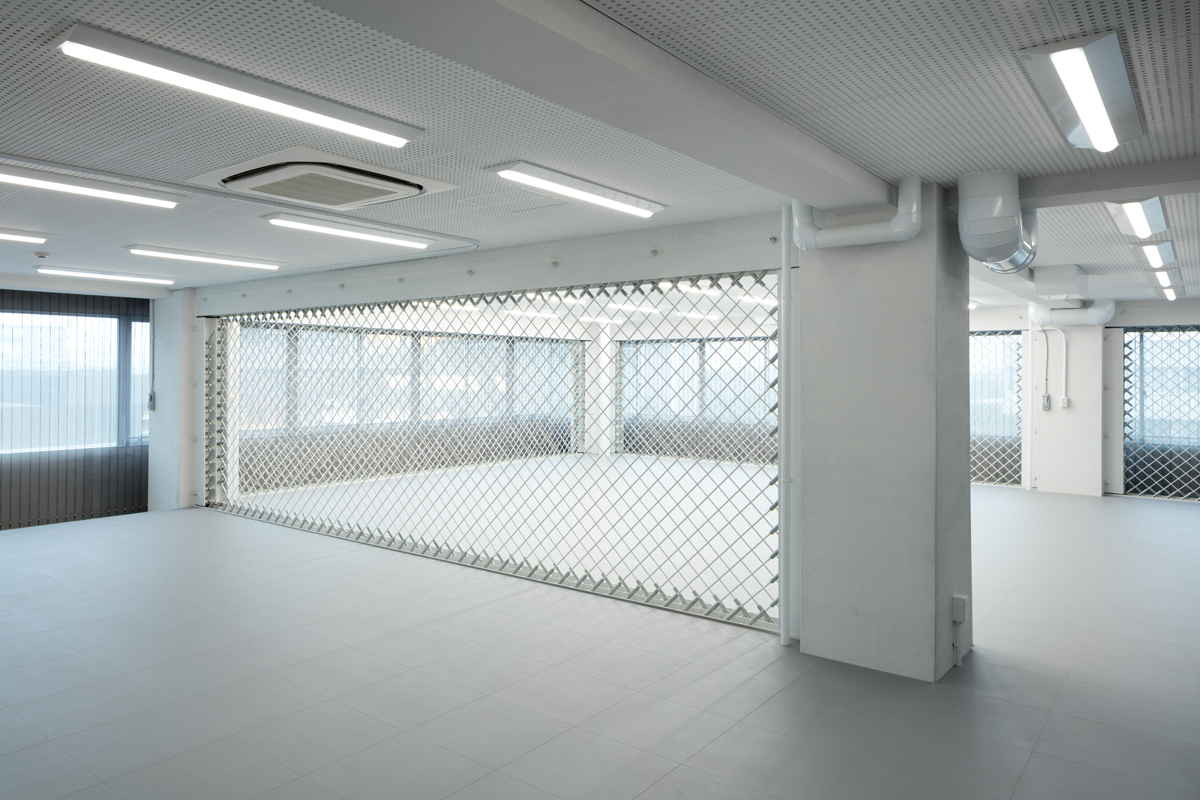

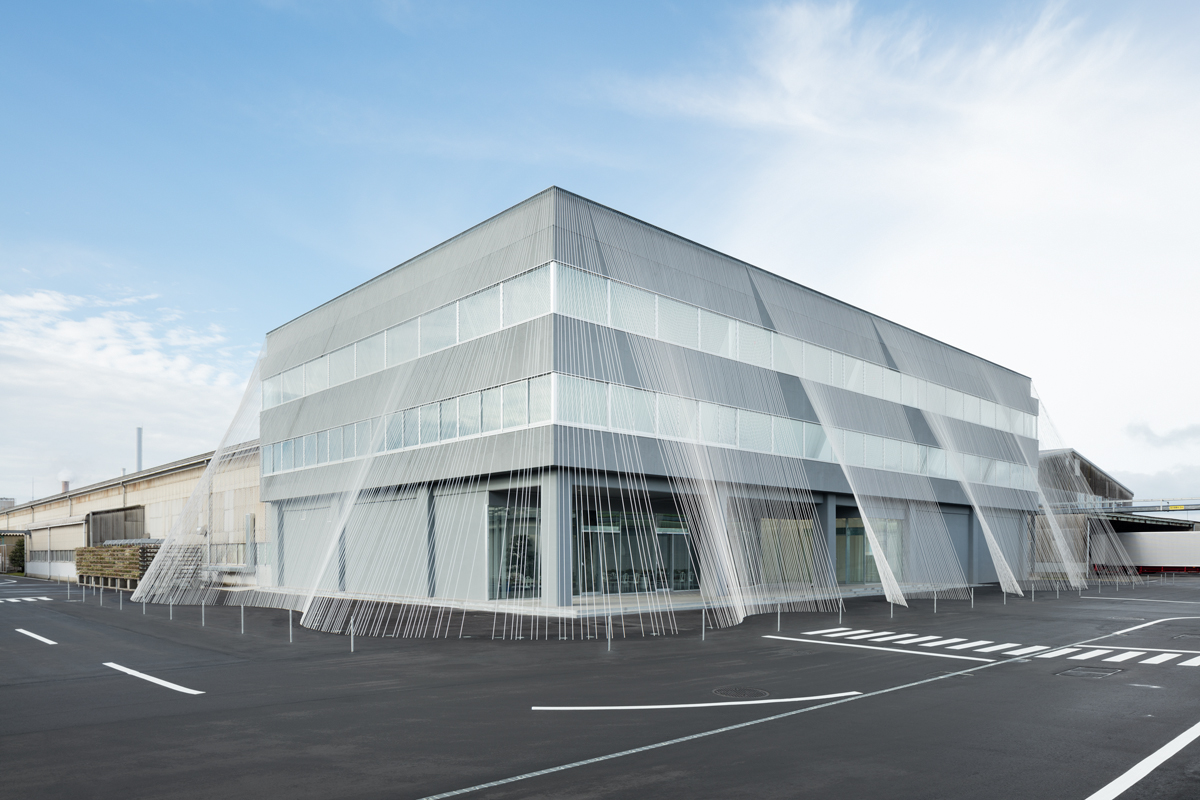

小松マテーレ㈱ ファブリック・ラボラトリー＜fa-bo＞
ABOUT
製品説明
「CABKOMAストランドロッド」は炭素繊維を芯に使用し、外層を無機繊維でカバーリングしたものを、熱可塑性樹脂に含浸させたワイヤー状／ロープ状の炭素繊維複合材料です。建築物の耐震補強などに活用されており、軽量で丸められるため、施工性に優れ、運搬や荷上げが容易となります。
FEATURES
機能・特徴
01 /
軽い
単体では160mで約14kg、1mで88g。
長さ10m両端金物付きでも約3kg
比重は鉄の1/5と非常に軽く、足場を減らすことができるため施工性が向上します。軽量で長さの制約がなく、長いスパンでも設置が可能です。
02 /
強い
異形鉄筋D16（φ16）と同等の
破断強さ（80kN<）
細くても破断強さで建物の揺れ・変形の抑制に。
※カボコーマ・ストランドロッド：φ9.3mm
03 /
サビない
屋外や海沿いでもサビない
潮風に晒される工業地帯でも安全性と美しさを維持します。
※端部の鋼管ボルトは鉄を使用しており、サビる可能性があります。
04 /
伸びない
熱や自重による伸び・たわみは、ほぼありません
増し締め不要でメンテナンスも容易です。
SPECS
規格・仕様
CABKOMA ストランドロッドの機械的強度特性
2026年1月改訂
| 品番 | 実際径(mm) | 単位重量(g/m) | 断面積(mm2) | 破断力(kN) | 引張弾性率 (kN/mm2) |
||
|---|---|---|---|---|---|---|---|
| CABKOMAストランドロッド | NH1217 | 4.8 | 24 | 4.4※1 | 17≦ | 160 | |
| NH2417 | 7.0 | 53 | 9.2※1 | 35≦ | 160 | ||
| NH2437 | 9.3 | 88 | 27.5※1 | 80≦ | 160 | ||
| 参考比較 | PC鋼撚り線 SWPR7AN |
9.3 | 405 | 51.61※2 | 88.8 | – | |
| 異形鉄筋D16 SD295A |
15.9 | 1,560 | 198.6※2 | 87.1 | – | ||
※1 有効断面積：主に力を負担する炭素繊維と複合材料用樹脂の総断面積（実際の断面積とは異なる場合があります）
※2 公称断面積
製品規格表
| CABKOMAストランドロッド | 端部金物 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 鋼管 | 寸切りボルト | |||||||||||
| 品種 | 品番 | φ (mm) |
破断荷重 (kN) |
カラー | 品種 | φ (mm) |
L1 (mm) |
品種 | ボルト | 降状荷重 (kN) |
破断荷重 (kN) |
L2 (mm) |
| NH2437 | 9.3 | 80≦ | ＜標準＞ 白 (N90) ＜オプション＞ チャコールグレー (N40) |
溶融亜鉛 めっき SNR400B |
20 | 200 | 溶融亜鉛 めっき SNR400B |
M12 | 20〜30 | 34〜43 | ご指定長 | |
| 27 | 250 | M16 | 37〜56 | 63〜80 | ||||||||
| 品種 | φ (mm) |
L1 (mm) |
品種 | ボルト | 0.2%耐力 (kN) |
破断荷重 (kN) |
L2 (mm) |
|||||
| ステンレス SUS304 |
20 | 150 | ステンレス SUS304 |
M10 | 12< | 29< | ご指定長 | |||||
| 20 | 200 | M12 | 18< | 42< | ||||||||
| NH2417 | 7.0 | 35≦ | ステンレス SUS304 |
16 | 100 | ステンレス SUS304 |
M8 | 8< | 18< | ご指定長 | ||
| 20 | 150 | M10 | 12< | 29< | ||||||||
| NH1217 | 4.8 | 17≦ | ||||||||||
工場の耐震補強にお困りではありませんか？
MOVIE
動画で見る
POINT- 01
吊ものがあっても
大丈夫！
POINT- 02
足場は受け金物の
直下のみでOK！
POINT- 03
軽量で丸められるため
搬入や荷上げが簡単！
POINT- 04
宅急便でお届け可能！
2026年秋頃
一般技術認定取得見込み
建築技術性能証明書
（日本建築総合試験所）
CONTACT
お問い合わせ・技術資料のご請求はこちらから
